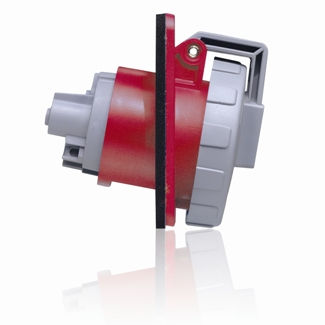

Receptáculo de clavija y manga IEC
520R7W
20 A, 277/480 V de 3 fases Y, 4P, 5W , Receptáculo de clavija y manga con tomacorriente con calificación norteamericana, grado industrial, IP67, Impermeable - ROJO
Hoja de instrucciones
Documentos
Información técnica
-
Información general
UPC: 078477085554
Especificaciones eléctricas
Amperaje: 20 A
Interrupción de corriente: certificado para interrupción de corriente a corriente nominal completa
Voltaje dieléctrico: 3000V durante 1 min.
Resistencia: hasta 5.000 conexiones y desconexiones, bajo carga, con corriente y voltaje nominales completos
Resistencia al aislamiento: 500V durante 1 min; >= 5 MΩ
Fase: de 3 fases Y
Polo: 4
Elevación de temperatura: máx. 30C después de 50 ciclos de sobrecarga al 150 por ciento de la corriente nominal
Voltaje: 277/480 V CA
Cable: 5
Especificaciones medioambientales
Resistencia a la corrosión: partes ferrosas sumergidas en solución de cloruro de amonio al 10 por ciento a 20 °C durante 10 minutos
Inflamabilidad: clasificación V-2 según UL 94
Clasificación IP: IP67/IP69K
Resistencia a la humedad: según UL 1682, sumergido durante 24 horas en 5 cm de agua a 25 °C
Especificaciones del material
Resorte de brazo: acero inoxidable de grado de rendimiento
Material del cuerpo: Valox 357
Ojal de cubierta: latón niquelado
Cubierta con brazo: Valox 357
Material de la empaquetadura: cloropreno
Brida de montaje: Valox 357
Mangas de fase y conexión a tierra: latón
Resorte de manga: acero inoxidable
Tornillos de terminal: acero
Especificaciones mecánicas
Prueba de aplastamiento: 250 lb durante 1 min después de -25 °C durante 6 h
Resistencia al impacto: caída de 76 cm 8 veces después de acondicionar a -25 °C durante 6 h
Fuerza de extracción mínima: 1,5 kg
Características del producto
Color: rojo
Configuración: América del Norte
Tipo de producto: receptáculo
Serie: serie estándar
Normas y certificaciones
Marca CE: según las directivas de bajo voltaje 73/23/CEE, 93/68/CEE
Certificación CSA: C22.2 n.o 182.1
Clasificación IEC: 60309-1 y 60309-2
Homologado por UL: 1682 y 1686
Garantía: limitada a 2 años
