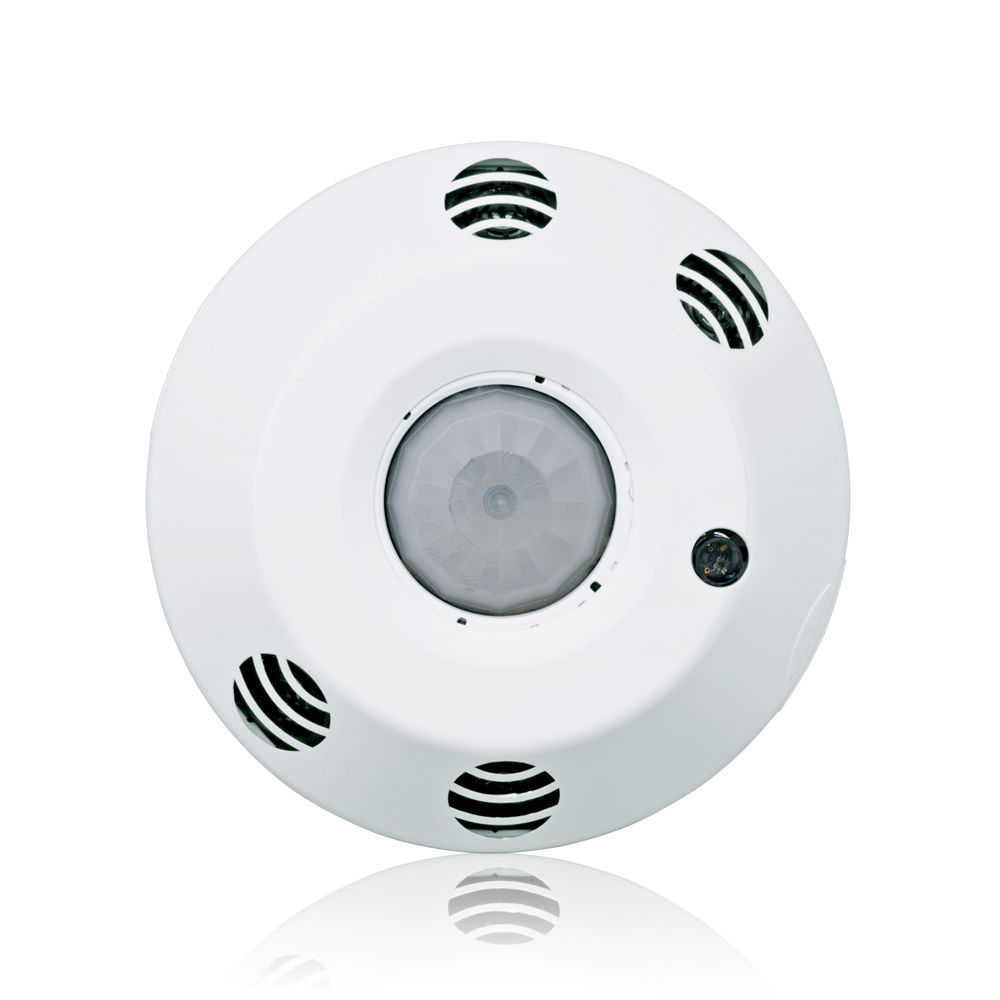

Sensor de ocupación con fotocélula integrada, voltaje de línea, multitecnología, montaje en el techo, 1000SF, 120-277V, lente de rango extendido instalado, Provolt™

ODC10-MDW

Occupancy Sensor with Photocell, Provolt™ lighting control, Line Voltage, 8'-12' Ceiling, Multi-Technology, 1000 sq ft, Daylighting, Auto-Calibration, 120-277V AC/CA 50/60HZ. Cumple con UL/CE, RoHS y el Título 20/24 de la CEC. Color: blanco.

La serie Provolt™ de Leviton combina sensores de ocupación de voltaje de línea y fotocélulas en una unidad autónoma. El diseño integrado alivia la necesidad de contar con un paquete de alimentación y un cableado de sensor de ocupación separados,lo que lo hace...

Color: blanco

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477539996

País de origen: China

Información sobre los productos

Actualizado

(se abre en una pestaña nueva)

Especificaciones del producto y hoja de datos(se abre en una pestaña nueva)

10/08/2023 Ver(se abre en una pestaña nueva)

Actualizado

Garantía
Garantía: limitada 5-Year
Especificaciones medioambientales
Humedad relativa: 0% a 90% sin condensación
Rango de temperatura de almacenamiento: -15° a 160°F (-26° a 71°C)
Especificaciones mecánicas
Tipo de montaje: montaje en el techo
Tamaño: ancho121.92mm( 4.80"), profundidad60.71mm( 2.39")
Características del producto
Aplicación: cumplimiento de códigos, encendido/apagado automáticos, encendido manual/apagado automático
Color: blanco
Característica: voltaje de línea
Grado: comercial
Montaje: montaje en el techo
Línea de productos: Provolt
Tecnología de sensores: multitecnología: infrarrojo pasivo (Passive Infrared, PIR)/ultrasónico (EE. UU.)
Tipo de sensor: ocupación, fotocélula
Cumple con el Título 24 : sí
Normas y certificaciones
Listados: se pueden usar para cumplir con los requisitos de detección de ocupación/desocupación, apagado automático y aprovechamiento de la luz solar del IECC, el estándar ASHRAE 90.1 y el Título 24, Parte 6 , UL 773A (estándar de ocupación), UL 924 (equipo de emergencia), aprobado por cUL, cumple con CE, certificación NOM, cumple con RoHS, cumple con NY LLC48
Especificaciones de rendimiento
Cobertura (m2): 1000
Patrón: 360°
Tipo
Tipo de producto: sensor de ocupación y fotocélula
Especificaciones eléctricas
Consumo de corriente: 60-30ma
Frecuencia: 50/60Hz
Clasificación de carga: 120V, 50/60Hz: 8A, balastre electrónico, 800W/VA, tungsteno, balastre, motor de 1/4 CV - 230V, 50Hz: 6A/6AX, balastre electrónico, balastre magnético, 1200W/VA, motor de 1/3 CV - 277V, 50/60Hz: 5A, balastre electrónico, motor de 1200VA, 1/3 CV
Conexión de cable neutro: necesario
Voltaje: 120/230/277 V CA

Los sensores combinan los beneficios de las tecnologías de infrarrojo pasivo y ultrasonido para brindarle rendimiento y confiabilidad sin igual. Los sensores utilizan la tecnología de infrarrojo pasivo para encender las luces de forma inicial y la tecnología de ultrasonido para mantenerlas encendidas. El exclusivo software de detección en falso garantiza que las luces se enciendan solo cuando es necesario.
Autoadaptación: el tiempo de retardo y la sensibilidad se ajustan continuamente al patrón de uso de ocupación
Configurable para encendido manual/apagado automático o encendido automático/apagado automático
Cronómetro para apagado retardado: el sensor apagará las luces si no se detecta movimiento después de un plazo especificado
La característica para prueba de caminar exclusiva: brinda un mayor ahorro energético al no dejar las luces encendidas durante un período extendido después de apenas una ocupación transitoria
Cronómetro de detección falsa: (M/T) El infrarrojo pasivo busca movimiento y apaga las luces después de 31 minutos, lo que evita activaciones en falso de los sistemas de climatización
El tiempo de retardo y las configuraciones guardadas están protegidas durante los cortes de alimentación y regresarán al último estado conocido
Protección contra cortocircuito de salida
Entrada para interruptor manual local autoconfigurable exclusiva en la industria: se admiten interruptores momentáneos o sostenidos
El modo de presentación es adecuado para presentaciones de diapositivas o películas, ya que permite presionar los botones para apagar las luces y mantenerlas apagadas mientras la sala está ocupada
Tiempo de retardo ajustable: 30s, 5min, 10min, 20min, 30min
Modo de prueba para puesta en marcha simplificada
El interruptor manual y la anulación de emergencia son circuitos Clase 1 y Clase 2 . Se proporcionan circuitos clase 2 para mayor flexibilidad
Circuitos para “fallos seguros” exclusivos en la industria: en caso de fallo del producto, la característica “regreso a cerrado” hace que el relé vuelva al modo predeterminado de encendido, lo cual elimina las inquietudes relacionadas con la seguridad.
Tecnología de estabilidad de entrada alta (High Inrush Stability, HIS) exclusiva en la industria diseñada para manejar las cargas electrónicas altas de entrada de balastre y ofrecen una durabilidad y un servicio inigualables
El relé con mecanismo de enganche 10A sólido y confiable que se sostiene mecánicamente brinda confiabilidad y un rendimiento sólido para todos los tipos de carga, y permite ahorrar energía en comparación con los relés que se sostienen electrónicamente
Las lentes se reemplazan fácilmente y tienen código de color rojo (gama media) y negro (gama extendida) para que los contratistas y los usuarios finales identifiquen fácilmente las lentes del cable a tierra.
indicador LED visual de color rojo - Titila cuando el infrarrojo detecta movimiento y durante la calibración manual de la fotocélula; emite una luz sin titilar durante el mal funcionamiento del producto
Indicador visual LED verde - Titila durante la detección de ultrasonido; emite una luz sin titilar durante la calibración automática
Indicador visual LED amarillo - Titila durante el modo de prueba; emite una luz sin titilar con entrada de emergencia/sistema de gestión de edificios
