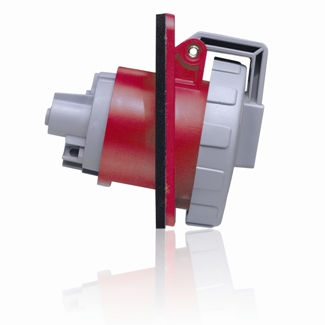

Receptáculo de clavija y manga IEC

Especificaciones del material

Resorte de brazo: acero inoxidable de grado de rendimiento

Material del cuerpo: Valox 357

Ojal de cubierta: latón niquelado

Cubierta con brazo: Valox 357

Material de la empaquetadura: cloropreno

Brida de montaje: Valox 357

Mangas de fase y conexión a tierra: latón

Resorte de manga: acero inoxidable

Tornillos de terminal: acero

Características del producto

Color: rojo

Configuración: América del Norte

Tipo de producto: receptáculo

Serie : serie estándar

Normas y certificaciones

Marca CE: según las directivas de bajo voltaje 73/23/CEE, 93/68/CEE

Certificación CSA: C22.2 n.o 182.1

Clasificación IEC: 60309-1 y 60309-2

Homologado por UL: 1682 y 1686

Garantía: limitada 2-Year

Especificaciones eléctricas

Amperaje: 30 A

Interrupción de corriente: certificado para interrupción de corriente a corriente nominal completa

Voltaje dieléctrico: 3000V durante 1 min.

Resistencia: hasta 1000 conexiones y desconexiones, bajo carga, con corriente y voltaje nominales completos

Resistencia de aislamiento: 500V durante 1 min; >= 5MΩ

Fase : 3-Phase

Polo: 3

Elevación de temperatura: máx. 30C después de 50 ciclos de sobrecarga al 150 por ciento de la corriente nominal

Voltaje: 480 V CA

Cable: 4

Especificaciones mecánicas

Prueba de aplastamiento: 250lbs durante 1 min después de -25°C durante 6 h

Impact Resistance : Drop from 30" 8 times after conditioning to -25°C for 6 hrs

Fuerza de extracción mínima: 6lbs

Especificaciones medioambientales

Corrosion Resistance : Ferrous parts immersed in 20°C, 10 percent ammonium chloride solution for 10 min

Inflamabilidad: clasificación V-2 según UL 94

Clasificación IP: IP67/IP69K

Resistencia a la humedad: según UL 1682, sumergido durante 24 horas en 5cm de 25°C agua
