Especificaciones del material

Tornillos de montaje: acero inoxidable 303

Soporte de contacto: nylon reforzado con vidrio

Grommet/Gasket : NBR/Buna N

Carcasa: nylon modificado contra impactos

Anillo de bloqueo: nylon modificado contra impactos

Tornillos de terminal: acero inoxidable 303

Normas y certificaciones

CE: certificación CE

CSA: CSA C22.2 n.o 182.1-13 (armonizado con UL 1682)

Clasificación IEC: 60309-1, 60309-2

NOM: NOM – Normas de ANCE

RoHS: componentes que cumplen con RoHS

UL: UL 1686 C2, UL 1682

Garantía

Garantía: limitada de 5 años

Especificaciones eléctricas

Amperaje: 30 A

Interrupción de corriente: certificado para interrupción de corriente con corriente y voltaje de clasificación completa

Voltaje dieléctrico: 3000V durante 1 min.

Resistencia: 2000 ciclos en total - 1000 ciclos a voltaje de corriente nominal, 1000 ciclos sin carga

Clasificación de potencia: 7,5 CV

Máx. Voltaje: 600V

Prueba de sobrecarga UL20: 150% de la corriente nominal y 100% del voltaje nominal durante 250 ciclos

Fase : 3-Phase

Polo: 3

SCCR: 200kA

Elevación de temperatura: elevación máxima de 30 °C a la corriente nominal completa (tras la sobrecarga)

Voltaje: 480 V CA

Cable: 4

Especificaciones medioambientales

Resistencia a la corrosión: probado con niebla salina

Inflamabilidad: clasificación V-0 (transportador de contacto), HB o mejor (alojamiento) según UL94

Clasificación IP: IP66, IP67, IP68, IP69K

Tipo de caja NEMA: 3R, 4X, 6P y 12

NSF: 14159-1, Requisito higiénico para el diseño de equipos de procesamiento de carne y aves

Resistencia UV: carcasas con clasificación F1 estabilizadas contra UV

Especificaciones mecánicas

Rango de conductores: AWG n.o 10 a AWG n.o 8

Prueba de aplastamiento: 250 lb durante 1 min después de -25 °C durante 6 h

Tipo de cabezal de hardware: tornillos de enchufe de estilo hexagonal para terminales, tornillos de combinación para todos los demás

Impacto: Caer de 76 cm 8 veces después de acondicionar a -25 °C, durante 6 horas Caer de 187 cm después de acondicionar a -35 °C, durante 6 horas

Características del producto

Posición de reloj: a las 7 en punto

Color: rojo

Configuración: América del Norte

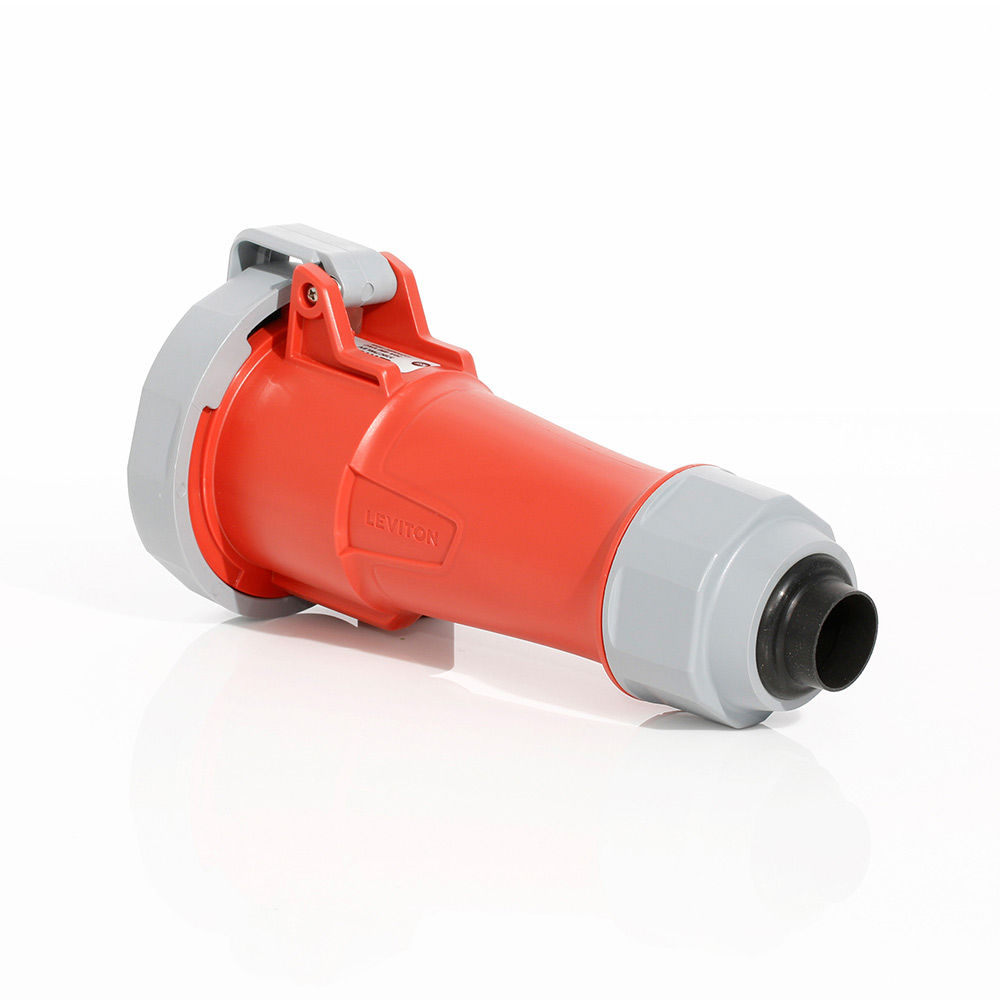

Tipo de producto: conector

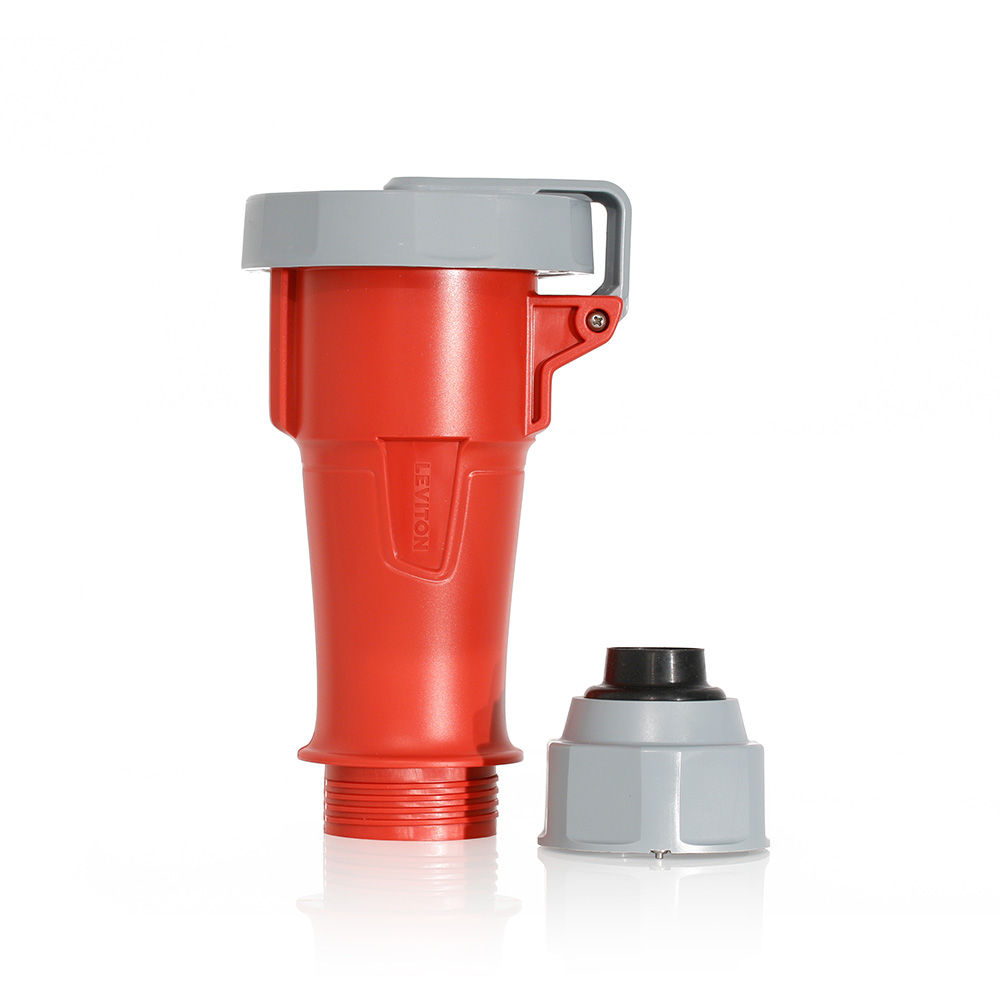

Característica: indicación de alimentación|Ensamble de abrazadera sin tornillos

Disposición de cierre/etiquetado: orificio de cierre en la carcasa

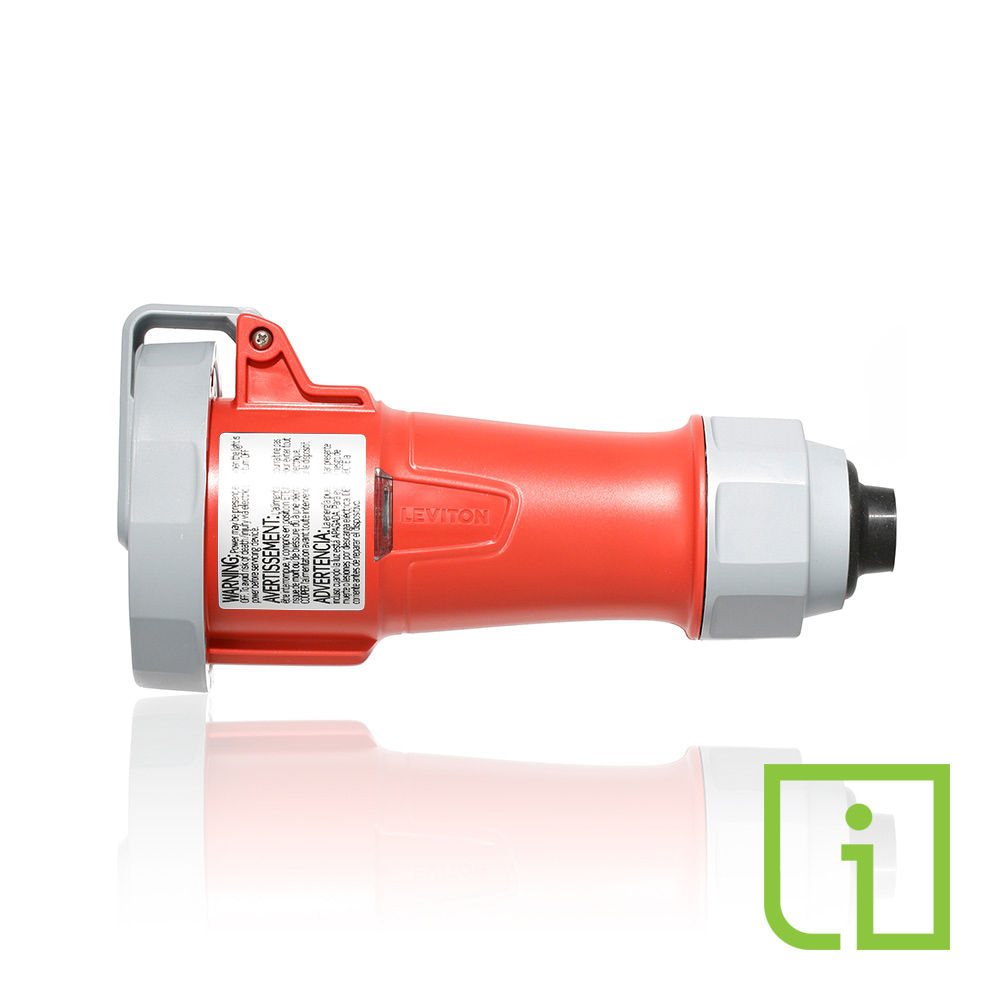

Marcas de productos: marca, UL, CE y clasificaciones medioambientales moldeadas. Número de artículo, ampacidad, voltaje, fases, HP, NSF en la etiqueta

Serie: serie LEV
