Normas y certificaciones

CE: certificación CE

CSA: CSA C22.2 n.o 182.1-13 (armonizado con UL 1682)

Clasificación IEC: 60309-1, 60309-2

NOM: NOM – Normas de ANCE

RoHS: componentes que cumplen con RoHS

UL: UL 1686 C2, UL 1682

Garantía

Garantía: limitada de 5 años

Especificaciones del material

Tornillos de montaje: acero inoxidable 316

Soporte de contacto: nylon reforzado con vidrio

Ojal/empaque: Buna-N

Carcasa: nylon modificado contra impactos

Tornillos de terminal: acero inoxidable 303

Especificaciones medioambientales

Resistencia a la corrosión: probado con niebla salina

Inflamabilidad: clasificación V-0 (transportador de contacto), HB o mejor (alojamiento) según UL94

Clasificación IP: IP66, IP67, IP68, IP69K

Tipo de caja NEMA: 3R, 4X, 6P y 12

NSF: 14159-1, Requisito higiénico para el diseño de equipos de procesamiento de carne y aves

Temperatura de funcionamiento: -35C a +66 °C

Resistencia UV: carcasas con clasificación F1 estabilizadas contra UV

Especificaciones mecánicas

Torsión de tornillo de abrazadera de cable: 40,6 cm-lb

Torsión de terminal roscado: 50 in-lb

Especificaciones eléctricas

Amperaje: 100 A

Interrupción de corriente: certificado para interrupción de corriente con corriente y voltaje de clasificación completa

Voltaje dieléctrico: 3000V durante 1 min.

Resistencia: 250 ciclos con carga V e I, 250 ciclos sin carga (100 A)

Clasificación de potencia: 30 CV

Máx. Voltaje: 600V

Prueba de sobrecarga UL20: 50 ciclos

Fase : 3-Phase

Polo: 3

SCCR: 200kA

Elevación de temperatura: elevación máxima de 30 °C a la corriente nominal completa (tras la sobrecarga)

Voltaje: 600 V CA

Cable: 4

Características del producto

Posición de reloj: a las 5 en punto

Configuración: América del Norte

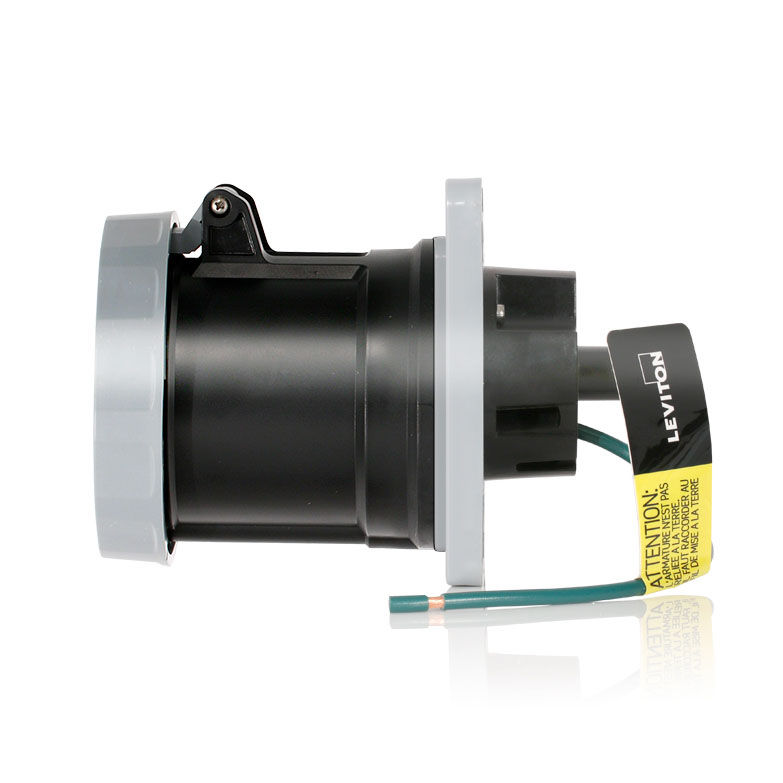

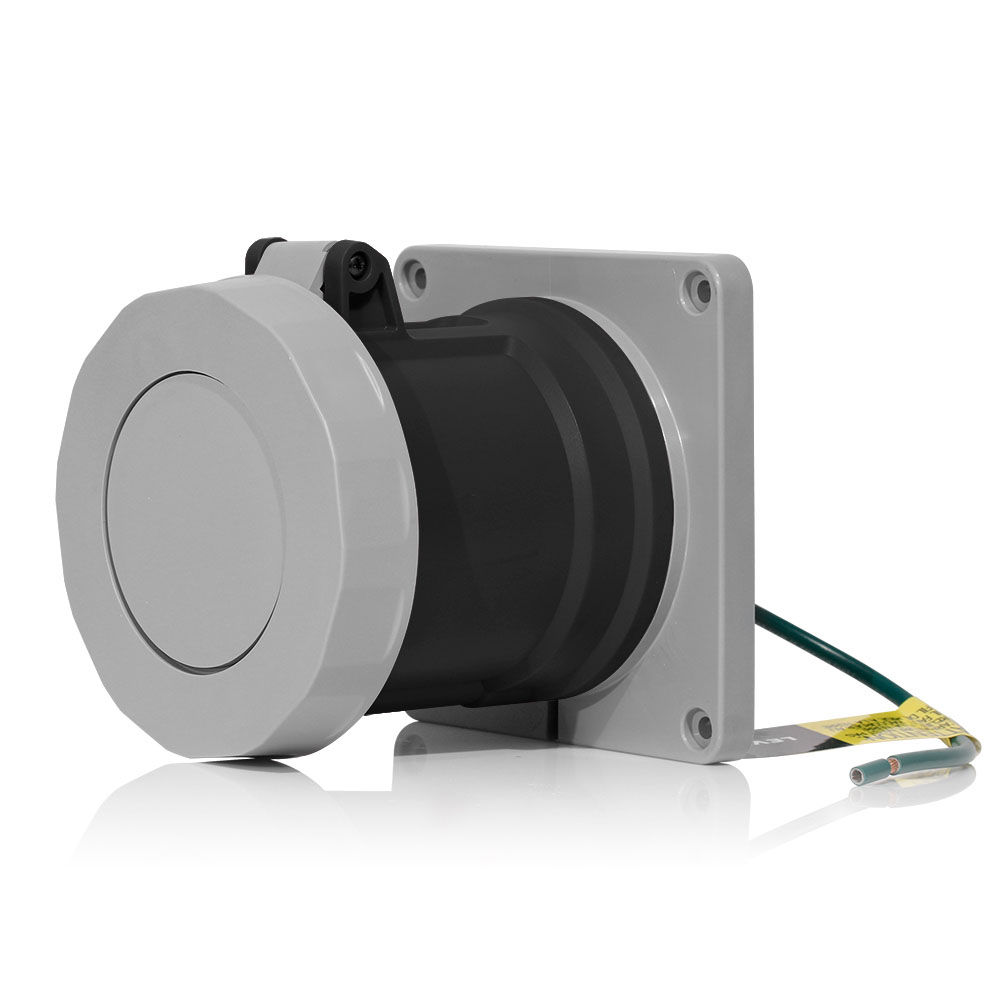

Tipo de producto: receptáculo

Marcas de productos: marca, UL, CE y clasificaciones medioambientales moldeadas. Número de artículo, ampacidad, voltaje, fases, HP, NSF en la etiqueta

Serie: serie LEV
