Especificaciones eléctricas

Amperaje: 20 A

Interrupción de corriente: certificado para interrupción de corriente a corriente nominal completa

Resistencia de voltaje dieléctrico: mínimo de 1500V

Conexión a tierra: puesta a tierra automática

Máx. Amperaje: 12 A

Voltaje máximo de funcionamiento: 120/277 V CA según la clasificación

Elevación de temperatura: elevación máxima de 30 grados C

Voltaje: 120/277 V CA

Especificaciones mecánicas

Identificación de conductores: conductores identificados de acuerdo con UL 498 (negro, blanco y verde)

Identificador del producto: las clasificaciones están marcadas permanentemente en el producto

Capacidad de terminal: 14-10 AWG

Identificador de terminal: latón-negro caliente-blanco caliente-neutro-verde-tierra

Terminación: conductores precableados

Torque Range : 12-14 inch pounds

Especificaciones del material

Material del accionador: termoplástico

Material de la base: urea

Material del cuerpo: termoplástico

Color: blanco

Contactos: plata-cadmio 0,031 Grosor

Material de la cubierta: urea

Conductores de conexión a tierra: 6", n.o12 AWG THHN

Tornillos de montaje: cabezal de combinación triple, acero

Correa de montaje: acero

Material de la correa: 0,048” Acero galvanizado grueso

Conductores de terminal: 6", n.o12 AWG THHN

Terminación: conductores precableados

Normas y certificaciones

ANSI: C-73

CSA C22.2 n.o 111 : archivo n.o152105

NEMA: WD-1 y WD-6

NOM: 057

Especificación federal WS896E de UL: archivo n.oE7458

Estándar UL: UL 20

Garantía: limitada 2-Year

Especificaciones medioambientales

Inflamabilidad: clasificación V-2 según UL 94

Temperatura de funcionamiento: -40°C a 65°C

Características del producto

Color: blanco

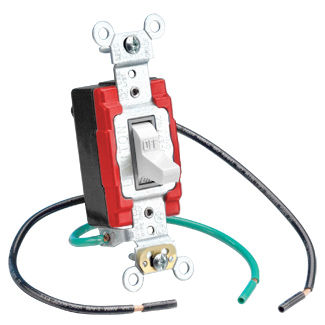

Tipo de producto: interruptor de palanca

Función: unipolar

Grado : grado de especificación industrial para trabajos extrapesados

Clasificaciones de potencia de CA

Clasificación de CV: 1/2HP-120V 2HP-240V-277V
