Especificaciones eléctricas

Amperaje: 20 A

Voltaje dieléctrico: resiste 1500V durante 1 minuto

Resistencia: 50,000 ciclos como mínimo

Conexión a tierra: puesta a tierra automática

Prueba de sobrecarga UL20 : 100 ciclos de sobrecarga a 4.8 veces la corriente nominal

Elevación de temperatura: elevación máxima de 30 grados C

Voltaje: 120/277 V CA

Especificaciones del material

Material de la base: termoplástico

Color: rojo

Material de contacto: aleación de plata

Material de la cubierta: termoplástico

Clips de conexión a tierra: latón

Tornillo de conexión a tierra: latón 8-32

Material de la correa: acero

Tornillos de terminal: latón 8-32

Palanca: policarbonato

Clasificaciones de potencia de CA

Clasificación de CV: 1HP-120V 2HP-240V-277V

Máx. Amperaje: 16 A

Especificaciones medioambientales

Inflamabilidad: clasificación V-2 según UL 94

Temperatura de funcionamiento: -40°C a 65°C

Normas y certificaciones

ANSI: C-73

CSA C22.2 n.o 111 : archivo n.o152105

NEMA: WD-1 y WD-6

NOM: 057

RoHS: cumple

Especificación federal WS896E de UL: archivo n.oE7458

Estándar UL: UL 20

Garantía: limitada 10-Year

Características del producto

Material del accionador: nylon termoplástico

Material del cuerpo: termoplástico

Color: rojo

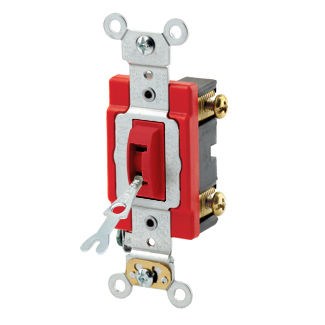

Tipo de producto: interruptor de palanca a prueba de manipulaciones

Función: unipolar

Grado : grado de especificación industrial para trabajos extrapesados

Conexión a tierra: puesta a tierra automática

Clasificación de CV: 1HP-120V 2HP-240V-277V

Material de la correa: acero

Voltaje: 120/277 V CA

Especificaciones mecánicas

Identificador del producto: las clasificaciones están marcadas permanentemente en el producto

Torsión de terminal roscado: 14-18 in-lbs

Capacidad de terminal: cableado posterior AWG 14-#10 ; cableado lateral AWG n.o14-#12

Identificador de terminal: latón-negro caliente-blanco caliente-neutro-verde-tierra

Terminación: cableado posterior o lateral
