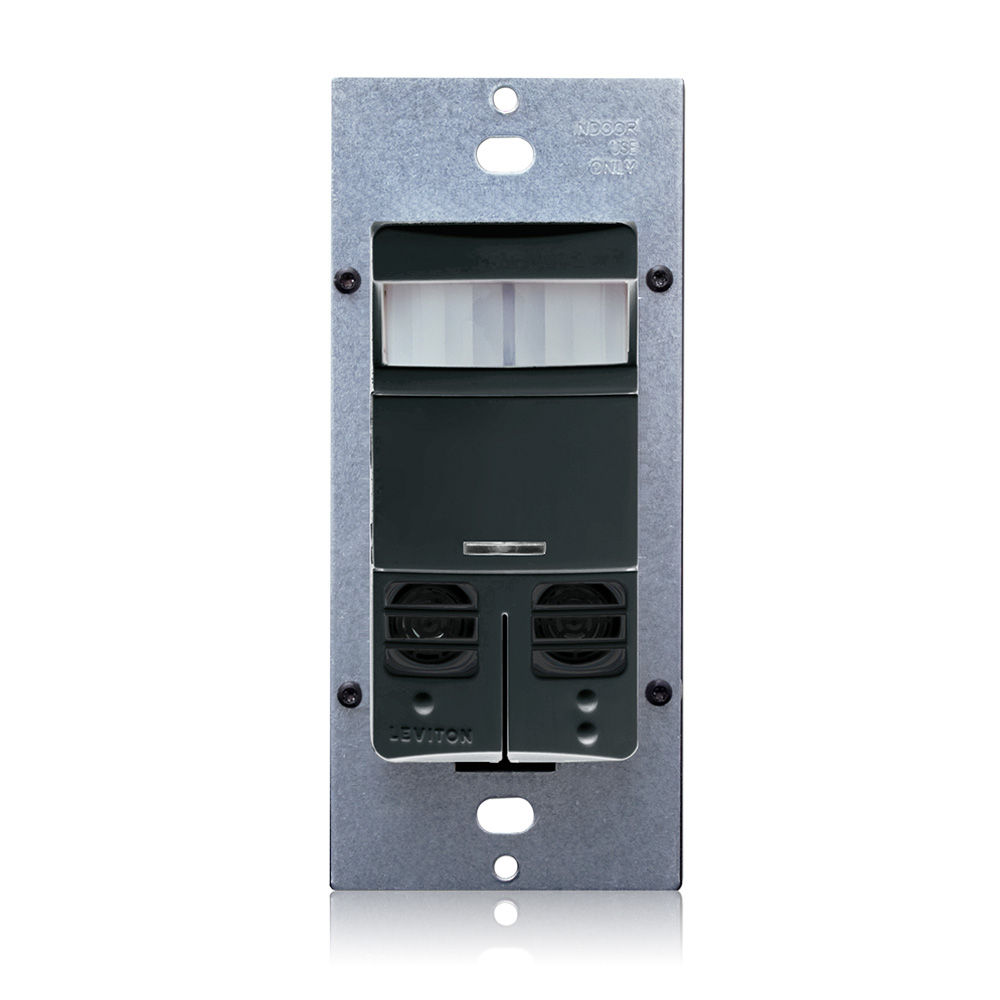

Sensor de ocupación, multitecnología (sensor PIR/sensor ultrasónico), interruptor de pared, relé doble, 2400SF, 120-277V, negro, Fabricado en EE. UU. con componentes de origen mundial, Decora®

OSSMD-MAE

Relé doble, caja de pared, sensor de ocupación multitecnología, con cable neutro. 120/208/220/230/240/277v; 50/60Hz, cumple con el Título 20/24 de la CEC. Fabricado en EE. UU. con componentes de origen mundial. Color: negro

Color: negro

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477509067

País de origen: Estados Unidos

Información sobre los productos

Actualizado

(se abre en una pestaña nueva)

OSSMD-GA-MA-g-8013h-rev-nov-2023-en-leviton(se abre en una pestaña nueva)

12/21/2023 View(se abre en una pestaña nueva)

Actualizado

Características del producto
Aplicación: oficinas privadas y ejecutivas|Salas de conferencias|Aulas|Aseos|Restores|Áreas de almacenamiento|Áreas de formación|Salas multimedia|Cuidados de día|Salas|Reacondicionaciones|Conmutación de dos niveles o A/B|Conmutación de ubicaciones múltiples
Color: negro
Grado: comercial
Fabricado en EE. UU.: Fabricado en EE. UU. con componentes de origen mundial
Montaje: interruptor de pared
Línea de productos: OSSMD
Tecnología de sensores: multitecnología: infrarrojo pasivo (Passive Infrared, PIR)/ultrasónico (EE. UU.)
Tipo de sensor: ocupación
Tiempo de retardo: 30s-30m
Garantía
Garantía: limitada 5-Year
Tipo
Tipo de producto: sensor de ocupación
Especificaciones mecánicas
Tipo de montaje: interruptor de pared
Tipo de relé: relé doble
Tamaño: altura103.2mm( 4.06"), ancho44.4mm( 1.75"), profundidad47mm( 1.83"), profundidad de instalación34.4mm( 1.35"), altura de instalación66.2mm( 2.06").
Tipo de interruptor: unipolar, relé doble
Especificaciones medioambientales
Humedad relativa: 20% a 90% sin condensación
Rango de temperatura de almacenamiento: 14° a 185°F (-10° a 85°C)
Especificaciones de rendimiento
Cobertura (m2): 2400
Patrón: 180°
Normas y certificaciones
Listados: homologado por ETL/cETL, CSA, FCC y NOM. Puede utilizarse para cumplir con los requisitos de detección de ocupación/desocupación del IECC, el ASHRAE 90.1y el Título 24, Parte 6
Cumple con el Título 24 : sí
Cumple con la USMCA: sí
Especificaciones eléctricas
Frecuencia: 50/60Hz
Clasificación de carga: relé principal: LED:10A a 120V 10A a 277V fluorescente: 1200VA a 120V 2700VA a 277V incandescente: 800W a 120V - relé secundario: LED:10A a 120V 10A a 277V fluorescente: 800VA a 120V 1200VA a 277V incandescente: 800W a 120V Motor: 1/4 CV
Conexión de cable neutro: necesario
Consumo de energía: 120V 210mW, 277V 410mW
Voltaje: 120/230/277 V CA
Cableado: relé principal: conductores n.o 16 AWG: línea: negro, carga: azul, conexión a tierra: verde, blanco: neutro (donde se proporcione) - relé secundario: conductores de contacto aislados n.o 16 AWG: (2) rojo

Proporciona control de iluminación automático para dos bancos separados de iluminación fluorescente, incandescente o de bajo voltaje desde una sola unidad.
El segundo relé es de encendido manual únicamente con un tiempo de espera máximo de 30 minutos para lograr el máximo ahorro energético a fin de cumplir con el Título 24de la CEC.
Cabe en una caja de pared estándar de una unidad y reemplaza a dos interruptores de pared unipolares para una instalación rápida y fácil. Se necesita la conexión de neutro y a tierra para OSSMD-MD. OSSMD-GD no necesita un neutro para su instalación.
El diseño de perfil bajo elimina el aspecto molesto de "dispositivo de escaneo". Las placas de pared elegantes de Decora complementan el aspecto elegante de cualquier habitación; use placas de pared Decora y combine con la línea popular de productos de cableado Decora de Leviton.
180° field-of-view provides approximately 2400 square feet of coverage, suitable for a variety of commercial areas.
Los cómodos botones a presión de encendido/apagado manual conmutan la luz de cada carga en cualquier momento.
Las lentes Fresnel segmentadas proporcionan sensibilidad y rendimiento óptimo. Diseñado con una zona extensa de "movimientos menores" donde se detectarán incluso los movimientos corporales más leves.
Lentes de IRP a prueba de vandalismo.
El campo de visión horizontal (PIR) ajustable puede ajustarse entre 180° y 60° de arco mediante el uso de reductores de campo de visión integrales ubicados a ambos lados de la lente. No se necesita cinta de enmascarar.
Modo de encendido manual/apagado automático para instalaciones donde se requiere encendido manual, pero aún se desea el apagado automático para ahorrar energía según el Título 24 de la CEC.
Para cumplir con el Título 24de la CEC, la luz indicadora LED parpadea cuando el sensor detecta movimiento para verificar que la detección esté activa. Parpadeos verdes para ultrasónico y parpadeos rojos para IRP.
Ajuste de tiempo de retardo para configuraciones de tiempo de apagado de retraso de 30 segundos (para prueba de caminar), 10 minutos, 20 minutos y 30 minutos. Permite ajustes personalizados para aumentar al máximo el ahorro energético.
El sensor de luz mide la luz ambiente de la habitación cuando comienza a detectar movimiento y deja las luces apagadas (mantener apagadas) si hay luz suficiente en la habitación o enciende las luces conectadas al primer relé si no hay suficiente luz en la habitación.
La tecnología de autoadaptación elimina las llamadas al servicio para realizar ajustes. Las configuraciones de tiempo de retardo y sensibilidad se ajustan de forma continua a los patrones de uso de los ocupantes en el modo de adaptación automática.
La característica para prueba de caminar exclusiva brinda un mayor ahorro energético al no dejar las luces encendidas durante un período extendido después de una ocupación transitoria.
El modo no adaptable deshabilita el tiempo de apagado de retraso autoajustable y la característica para prueba de caminar en aplicaciones donde estas características no son deseables. El ajuste manual opcional para la configuración del cronómetro de apagado de retraso permite ajustes personalizados para aumentar al máximo el ahorro energético.
Confirmación de desocupación: cuando vence el tiempo de espera y el relé se apaga, existe una confirmación de 30-second desocupación para volver a encender los relés.
Circuitos de detección en falso.
La tecnología de U/S brinda excelente sensibilidad ante el menor movimiento.
Capacidad para desactivar el IRP o U/S para aumentar la flexibilidad.
La característica del modo de presentación para presentaciones de diapositivas o películas permite que los botones apaguen las luces y las mantengan apagadas mientras la habitación está ocupada.
Estabilidad de entrada alta (High Inrush Stability, HIS) exclusiva de Leviton Circuitos. Diseñado específicamente para manejar cargas electrónicas altas de entrada de balastre y ofrece durabilidad y servicio sin igual.
Una unidad puede usarse para iluminación de 120V a 277V . Compatible con los balastros electrónicos y magnéticos.
Interruptores de relé sin cruce por cero en el punto de cruce por cero de la curva de alimentación de CA para garantizar una vida útil máxima del conector y compatibilidad con balastres electrónicos.
