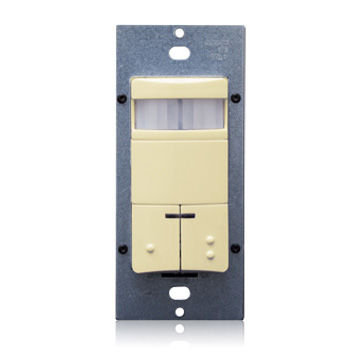

Sensor de ocupación, relé doble, PIR, interruptor de pared, 2100SF, 120-277V, marfil, Decora®

ODS0D-IDI

Control de iluminación con sensor de ocupación PIR de encendido automático/apagado automático (selección de encendido manual/apagado automático), lente PIR a prueba de vandalismo, interruptores de pared manuales de 2 polos. Relés 10A robustos con mecanismo de enganche doble, no requiere cable neutro. Adjustable Service Switch: OFF/AUTO/ON (Keep in AUTO), 120/208/220/230/240/277VAC, 50/60hz, Field of View 2100 sq ft (Motion: Major 60'x40'; Minor 40'x20'), Dual Pyrometers for true 180 degree view with Blinders (32 degree block on each side). Tiempo de retardo ajustable (en modo adaptable: 30s, 5/10/20m...

Color: marfil

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477954096

País de origen: contáctese con el servicio al cliente

Información sobre los productos

Actualizado

(se abre en una pestaña nueva)

Dual-Relay Decora Wall Switch PIR Occupancy Sensor(se abre en una pestaña nueva)

01/22/2024 View(se abre en una pestaña nueva)

Actualizado

Garantía
Garantía: limitada 5-Year
Especificaciones eléctricas
Frecuencia: 50/60Hz
Clasificación de carga: relé principal fluorescente: 1200VA a 120V 2700VA a 277V incandescente: 800W a 120V - relé secundario fluorescente: 800VA a 120V 1200VA a 277V incandescente: 800W a 120V
Conexión de cable neutro: no es necesario
Consumo de energía: 120V - 110mW, 277V - 270mW
Voltaje: 120/230/277 V CA
Cableado: relé principal n.o 16 AWG conductores: línea negra, carga azul, conexión a tierra verde - relé secundario N0. 18 Conductores de contacto aislado AWG: (2) Rojo
Tipo
Tipo de producto: sensor de ocupación
Especificaciones medioambientales
Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)
Humedad relativa: 20% a 90% sin condensación
Rango de temperatura de almacenamiento: 14° a 185°F (-10° a 85°C)
Especificaciones de rendimiento
Color: marfil
Cobertura (m2): 2100
Grado: comercial
Tipo de montaje: interruptor de pared
Patrón: 180°
Línea de productos: ODS0D
Tipo de sensor: ocupación
Tecnología: infrarrojo pasivo
Características del producto
Aplicación: aulas, salas multimedia, aprovechamiento de la luz solar, salas de conferencias, centros de cuidado de día, oficinas, salas de estar, conmutación en dos niveles o A/B
Color: marfil
Cobertura (m2): 2100
Grado: comercial
Clasificación de carga: relé principal fluorescente: 1200VA a 120V 2700VA a 277V incandescente: 800W a 120V - relé secundario fluorescente: 800VA a 120V 1200VA a 277V incandescente: 800W a 120V
Montaje: interruptor de pared
Conexión de cable neutro: no es necesario
Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)
Patrón: 180°
Línea de productos: ODS0D
Humedad relativa: 20% a 90% sin condensación
Tipo de relé: relé doble
Tecnología de sensor: infrarrojo pasivo (Passive Infrared, PIR)
Tipo de sensor: ocupación
Size : Height 4.06" (103.2mm), Width 1.75" (44.4mm), Depth 1.83"(47mm), Install Depth 1.35"(34.4mm), Install Height 2.60"(66.2mm)
Rango de temperatura de almacenamiento: 14° a 185°F (-10° a 85°C)
Tipo de interruptor: unipolar, relé doble
Tecnología: infrarrojo pasivo
Tiempo de retardo: 30s-30m
Voltaje: 120/230/277 V CA
Garantía: limitada 5-Year
Normas y certificaciones
Listado: certificado por cUL/US, puede usarse para cumplir con los requisitos de detección de ocupación del Título 24, Parte 6 , cumple con la FCC
Especificaciones mecánicas
Tipo de montaje: interruptor de pared
Tipo de relé: relé doble
Size : Height 4.06" (103.2mm), Width 1.75" (44.4mm), Depth 1.83"(47mm), Install Depth 1.35"(34.4mm), Install Height 2.60"(66.2mm)
Tipo de interruptor: unipolar, relé doble

Proporciona control automático de iluminación para dos bancos separados de iluminación fluorescente, incandescente o de bajo voltaje desde una sola unidad.
Los botones a presión convenientes brindan conmutación de encendido/apagado manual de la luz de cada carga en cualquier momento.
ODSOD-ID Modo de sala de conferencia: relés primarios y secundarios de control de iluminación que mantienen el estado de encendido/apagado cuando el personal entra a la habitación, lo que proporciona un nivel de iluminación constante de un momento de ocupación a otro. Ambos relés responden a la anulación de luz ambiente, evitando que las luces se enciendan automáticamente cuando hay mucha luz natural, para aumentar el ahorro de energía.
Modo aulaODS0D-ID : los relés primarios y secundarios siempre encienden la iluminación cuando el personal ingresa a la habitación, independientemente de su estado de encendido/apagado durante el último período de ocupación. El relé secundario solo responde a la anulación de luz ambiente, mientras que el primario no, garantizando así que los estudiantes y el personal nunca entren en una habitación oscura.
El modo de presentación es adecuado para diapositivas o películas, ya que permite presionar los botones para apagar las luces y mantenerlas apagadas mientras la sala está ocupada.
El intervalo de tiempo de apagado de retraso autoadaptable compensa los patrones de ocupación en tiempo real, lo que previene la conmutación innecesaria de encendido/apagado.
La característica para prueba de caminar exclusiva brinda un mayor ahorro energético al no dejar las luces encendidas durante un período extendido después de una ocupación transitoria.
El modo no adaptable deshabilita el tiempo de apagado de retraso autoajustable y la característica para prueba de caminar en aplicaciones donde estas características no son deseables.
El sensor de luz de aprovechamiento de la luz solar mide la luz ambiente del cuarto cuando se detecta movimiento. Deja las luces apagadas si hay suficiente luz en la habitación o enciende las luces conectadas al primer relé si no hay suficiente luz en la habitación.
El diseño de perfil bajo elimina el aspecto molesto de "dispositivo de escaneo". Las placas de pared elegantes de Decora complementan el aspecto elegante de cualquier habitación; use placas de pared Decora y combine con la línea popular de productos de cableado Decora de Leviton.
180° field-of-view provides approximately 2100 square feet of coverage, suitable for a variety of commercial areas.
Las lentes Fresnel segmentadas proporcionan sensibilidad y rendimiento óptimo. Diseñado con una zona extensa de "movimientos menores" donde se detectarán incluso los movimientos corporales más leves.
El campo de visión horizontal puede ajustarse entre 180° y 60° arcos mediante el uso de reductores de campo de visión integrales ubicados a ambos lados de la lente. No se requiere cinta de enmascarar.
Ajuste de tiempo de retardo para configuraciones de tiempo de apagado de retraso de 30 segundos, 5, 10y 30 minutos. Permite ajustes personalizados para aumentar al máximo el ahorro energético.
Lentes de IRP a prueba de vandalismo.
Circuitos de detección en falso.
La anulación de luz ambiente ajustable del sensor de luz varía entre aproximadamente 2FC (20 LUX) y 500+FC (5000+ LUX).
Modo de encendido manual/apagado automático para instalaciones donde se requiere encendido manual, pero aún se desea el apagado automático para ahorrar energía según el Título T24 de la CEC.
Para cumplir con el Título 24de la CEC, la luz indicadora LED roja parpadea cuando el sensor PIR detecta movimiento para verificar que la detección esté activa.
Advertencia de pitido: la unidad emite un pitido 3 veces después de que vence el tiempo de apagado retardado, luego espera 10 segundos antes de apagar las luces.
Una unidad puede usarse para iluminación de 120V a 277V . Compatible con los balastros electrónicos y magnéticos.
Interruptores de relé en el punto de cruce cero de la curva de alimentación de CA para asegurar una mayor vida útil del conector y compatibilidad con balastres electrónicos.
La unidad se adapta a las cajas de pared de una unidad estándar y sustituye a los interruptores de pared unipolares; se necesita conexión a tierra. Compatible con otros dispositivos.
Circuitos H.I.S exclusivos de Leviton. Diseñado específicamente para manejar cargas electrónicas altas de entrada de balastre y ofrece durabilidad y servicio sin igual.
