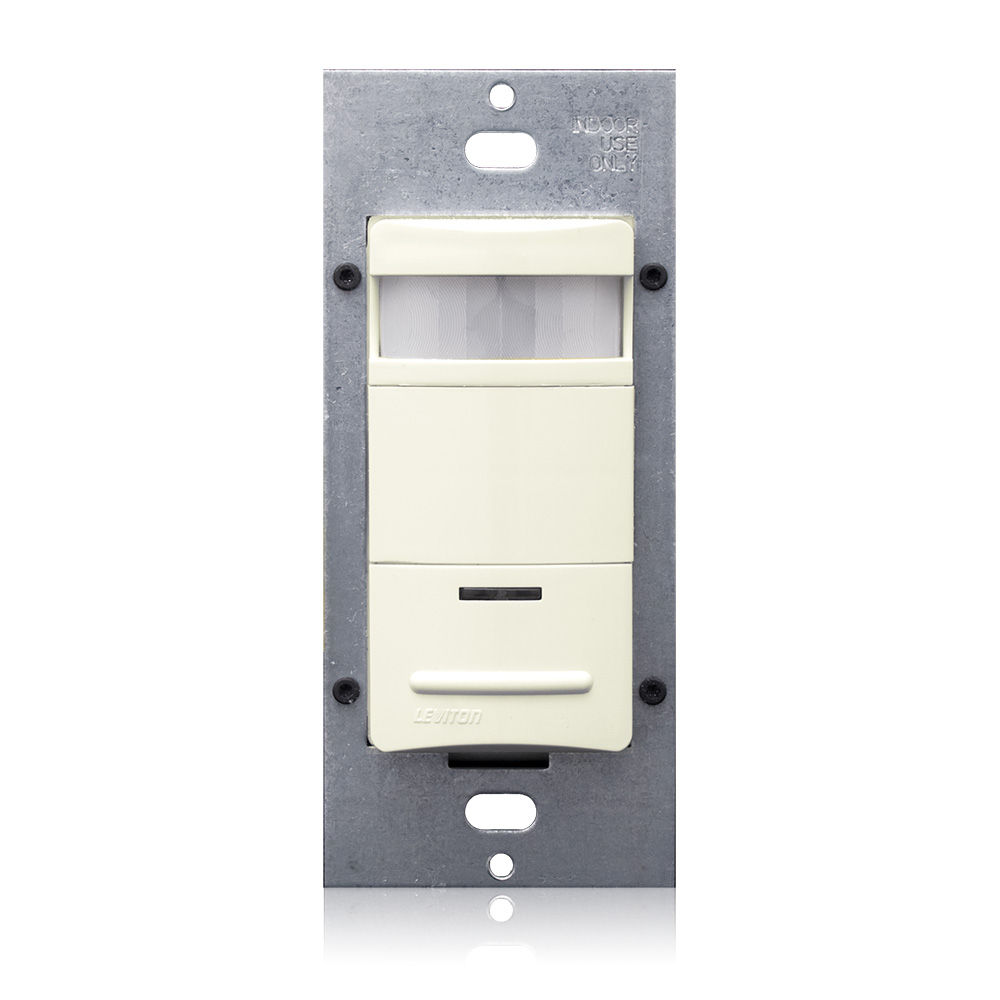

Sensor de ocupación, Lev-Lok, PIR, interruptor de pared, 2100SF, 120-277V, almendra claro, Decora®

MDS10-IDT

LevLok, Passive Infrared wallbox occupancy sensor lighting control, Single Relay, photocell controlled, Low profile, 180 degree field of view, 2100 sq ft, Adjustable Blinders, Time Delay 30s-30m. 120/208/220/230/240/277VAC, 50/60Hz, AutoON/ManualON selectable, CEC Title 20/24 Compliant, UL Listed, RoHS Compliant, Color: Light Almond

El diseño innovador de Lev-Lok optimiza la instalación y reduce costos. En solo dos sencillos pasos, el producto de cableado es...

Color: almendra claro

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477544624

País de origen: China

Información sobre los productos

Actualizado

(se abre en una pestaña nueva)

Especificaciones del producto y hoja de datos(se abre en una pestaña nueva)

10/08/2023 View(se abre en una pestaña nueva)

Actualizado

Garantía
Garantía: limitada 5-Year
Especificaciones de rendimiento
Cobertura (m2): 2100
Patrón: 180°
Tipo
Tipo de producto: sensor de ocupación
Especificaciones medioambientales
Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)
Humedad relativa: 20% a 90% sin condensación
Rango de temperatura de almacenamiento: 14° a 185°F (-10° a 85°C)
Características del producto
Aplicación: oficinas pequeñas|Salas de conferencias|Salas|Aulas
Color: almendra claro
Característica: tecnología de cableado Lev-Lok^®
Grado: comercial
Montaje: interruptor de pared
Línea de productos: Lev-Lok^®
Tecnología de sensor: infrarrojo pasivo (Passive Infrared, PIR)
Tipo de sensor: ocupación
Normas y certificaciones
Título 24 de California: no
Listado: aprobado por UL/cUL, puede usarse para cumplir con los requisitos de detección de ocupación del estándar ASHRAE 90.1 y el Título 24, Parte 6 , cumple con las regulaciones de la FCC, NOM
Especificaciones eléctricas
Frecuencia: 50/60Hz
Clasificación de carga: fluorescente: 1200VA a 120V-2700VA a 277V incandescente: 800W a 120V
Conexión de cable neutro: necesario
Consumo de energía: 120V-100mW, 277V-250mW
Voltaje: 120/230/277 V CA
Especificaciones mecánicas
Tipo de montaje: interruptor de pared
Tamaño: altura103.12mm( 4.06"), ancho44.45mm( 1.75"), profundidad58.16mm( 2.29") + LEV-LOK10.2mm( 0.40"), altura de instalación67.82mm( 2.67"), profundidad de instalación46.48mm( 1.83") + LEV-LOK 0.40" (10.2mm)
Tipo de interruptor: unipolar

Encaja en las cajas de pared estándar y sustituye los interruptores de pared unipolares. Combinable con otras unidades
El diseño de perfil bajo elimina el aspecto molesto de "dispositivo de escaneo". Las elegantes placas de pared de Decora complementan el aspecto elegante de cualquier interior; use placas de pared Decora y combínelas con la línea popular de productos de cableado Decora de Leviton.
180° field-of-view provides approximately 2100 square feet of coverage suitable for small offices, conference rooms, classrooms, lounges and a variety of commercial areas
Botón a presión conveniente de encendido y apagado manual para conmutar las luces en cualquier momento.
Se utilizan dos sensores infrarrojos pasivos (passive infrared, PIR) de elemento doble para ampliar la gama de detección.
Las lentes Fresnel segmentadas proporcionan sensibilidad y rendimiento óptimo. Diseñado con una zona extensa de “movimientos menores” donde se detectarán incluso los movimientos corporales más leves.
Lentes de PIR a prueba de vandalismo.
Lev-Lok hace que la instalación y el reemplazo sean simples, con un sistema de cierres y seguros que optimiza la instalación y reduce costos.
El módulo de cableado de Lev-Lok está marcado para que no se pueda instalar de manera incorrecta, lo que ahorra tiempo durante la instalación y hace que el mantenimiento sea más rápido, más seguro y más fácil.
El campo de visión horizontal puede ajustarse entre 180° y 60° de arco mediante el uso de reductores de campo de visión integrales ubicados a ambos lados de la lente. No se necesita cinta de enmascarar.
Modo de encendido manual/apagado automático para instalaciones en las que se requiere encendido manual, pero aún se desea el apagado automático para lograr ahorros energéticos según el Título 24 de la CEC
La luz indicadora LED roja parpadea cuando el sensor detecta movimiento para verificar que la detección está activa.
Ajuste de tiempo de retardo para configuraciones de tiempo de apagado de retraso de 30 segundos (para prueba de caminar), 10 minutos, 20 minutos y 30 minutos. Permite ajustes personalizados para maximizar el ahorro energético
La anulación de la luz ambiente ajustable del sensor de luz varía entre aproximadamente 2 lx (20 lux) y 500+ lx (5000+ lux) para evitar que las luces se enciendan automáticamente durante los períodos de abundante luz natural, lo que aumenta el ahorro energético
El sensor de luz activa la posibilidad de mantener la luz apagada una vez fijado el nivel.
Confirmación de desocupación: cuando vence el tiempo de espera y las luces se apagan, existe una confirmación de desocupación de 30 segundos para volver a encender las luces
Circuitos de detección en falso.
El modo de presentación es adecuado para presentaciones de diapositivas o películas, ya que permite presionar los botones para apagar las luces y mantenerlas apagadas mientras la sala está ocupada
Una unidad puede usarse para iluminación de 120V a 277V . Compatible con los balastros electrónicos y magnéticos.
El relé se fija al punto de cruce cero de la curva de alimentación de CA para asegurar la duración de la vida útil del contacto y la compatibilidad con los balastros electrónicos.
Circuitos H.I.S exclusivos de Leviton. Diseñado específicamente para manejar cargas electrónicas altas de entrada de balastre y ofrece durabilidad y servicio sin igual.
No hay ningún diseño neutro opcional para aplicaciones de reacondicionamiento.
