Especificaciones eléctricas

Amperaje: 15 A

Voltaje dieléctrico: resiste 1500V durante 1 minuto

Máx. Amperaje: 12 A

Elevación de temperatura: elevación máxima de 30 °C

Voltaje: 120/277 V CA

Especificaciones medioambientales

Inflamabilidad: clasificado V-2 por UL94

Temperatura de funcionamiento: -40°C a 65°C

Especificaciones del material

Material del accionador: termoplástico

Material de la base: PBT

Material del cuerpo: termoplástico

Color: blanco

Contactos: plata-cadmio 0,031 Grosor

Material de la cubierta: nylon

Material de la correa: acero

Tornillos de terminal: acero 8-32

Palanca: policarbonato

Normas y certificaciones

ANSI: C-73

CSA C22.2 n.o 111 : archivo n.o152105

NEMA: WD-1 y WD-6

NOM: 057

Especificación federal WS896E de UL: archivo n.oE7458

Estándar UL: UL 20

Garantía: limitada 10-Year

Características del producto

Material del accionador: termoplástico

Color: blanco

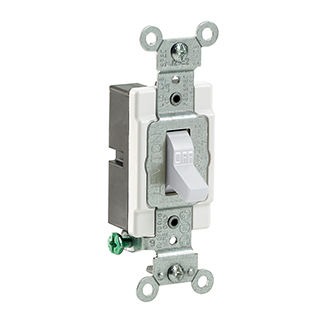

Tipo de producto: interruptor de palanca

Función: unipolar

Grado: grado de especificación comercial

Clasificación de CV: 1/2HP-120V 2HP-240V-277V

Voltaje: 120/277 V CA

Garantía: limitada 10-Year

Especificaciones mecánicas

Identificador del producto: estampado en la correa

Torsión de terminal roscado: 14-18 in-lbs

Capacidad de terminal: 14-12 AWG

Identificador de terminal: latón caliente, verde-tierra, plata-neutro

Terminación: cableado lateral

Clasificaciones de potencia de CA

Clasificación de CV: 1/2HP-120V 2HP-240V-277V
