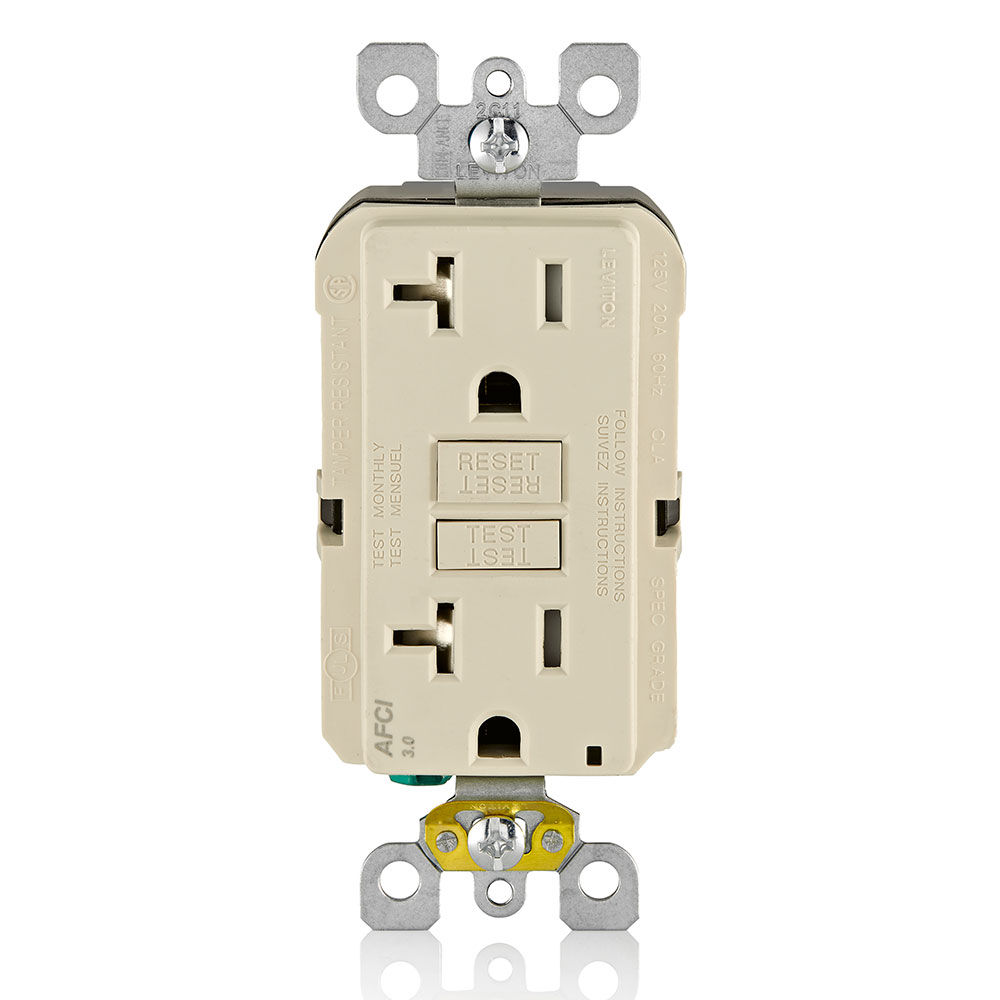

Receptáculo/tomacorriente ICFA SmartlockPro® de20 A, a prueba de manipulaciones
AFTR2-T
20 A, Receptáculo/tomacorriente de 125 V, Alimentación continua de 20 A, A prueba de manipulaciones, Receptáculo/tomacorriente ICFA, Monocromático, cableado posterior y lateral, placa frontal/placa de pared de nylon, tornillos y clip de puesta a tierra automático incluidos – Almendra clara El receptáculo ICFA de salida para circuito ramal (Outlet Branch Circuit, OBC) SmartlockPro® ofrece tecnología avanzada para ayudar a proteger contra incendios eléctricos causados por fallas de arco. Diseñado para detectar una amplia gama de fallas de arco potencialmente peligrosas que se generan por daños...
20 A, Receptáculo/tomacorriente de 125 V, Alimentación continua de 20 A, A prueba de manipulaciones, Receptáculo/tomacorriente ICFA, Monocromático, cableado posterior y lateral, placa frontal/placa de pared de nylon, tornillos y clip de puesta a tierra automático incluidos – Almendra clara El receptáculo ICFA de salida para circuito ramal (Outlet Branch Circuit, OBC) SmartlockPro® ofrece tecnología avanzada para ayudar a proteger contra incendios eléctricos causados por fallas de arco. Diseñado para detectar una amplia gama de fallas potencialmente peligrosas que resultan de daños en el cableado de los circuitos de derivación, como también en las extensiones a las derivaciones tales como las aplicaciones y los conjuntos de cables, el tomacorriente de circuito de derivación (OBC) ICFA responde ante la interrupción de la alimentación. Esto ayuda a reducir la probabilidad de que el sistema eléctrico del hogar sea una fuente de ignición de un incendio. Como a menudo no se ven, las fallas de arco pueden ocurrir en cualquier lugar del sistema eléctrico doméstico, incluso dentro de las paredes, en conexiones eléctricas flojas o dentro de cordones eléctricos dañados accidentalmente con el mobiliario. El National Electrical Code® ahora requiere ICFA en muchas áreas del hogar.
Identificador del producto: las clasificaciones están marcadas permanentemente en el producto
Capacidad de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Tornillos de terminal: acero bañado
Horquilla: acero recubierto de zinc
Especificaciones mecánicas
Amperaje: 20 A
Color: almendra claro
Característica: a prueba de manipulaciones
Conexión a tierra: puesta a tierra automática
NEMA: 5-20R
Polo: 2
Identificador del producto: las clasificaciones están marcadas permanentemente en el producto
Serie : AFTR2
Normas y certificaciones: UL/CSA, NEMA WD6
Material de la correa: acero galvanizado
Capacidad de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Terminación: posterior y lateral
Rango de torsión: 14 a 18 in-lbs
Voltaje: 125 V CA
Garantía: limitada 2-Year
Cable: 3
Clasificaciones de potencia de CA
A voltaje nominal: 1 CV
Voltaje dieléctrico: resiste 1250VAC según UL 1699A
Elevación de temperatura: máx. 30C después de 250 ciclos de sobrecarga al 200 por ciento de la corriente nominal
Especificaciones medioambientales
Material del cuerpo: policarbonato
Abrazaderas: latón
Material de la superficie: termoplástico
Inflamabilidad: clasificación V-2 según UL 94
Tornillo de conexión a tierra: acero bañado
Contactos de línea: latón de deslizamiento triple
Notas: con placa de pared
Temperatura de funcionamiento: -35C a +66C
Tornillos de terminal: acero bañado
Horquilla: acero recubierto de zinc
Especificaciones eléctricas
Voltaje dieléctrico: resiste 1250VAC según UL 1699A
Inflamabilidad: clasificación V-2 según UL 94
Temperatura de funcionamiento: -35C a +66C
Elevación de temperatura: máx. 30C después de 250 ciclos de sobrecarga al 200 por ciento de la corriente nominal
Normas y certificaciones
ANSI: C-73
CSA C22.2 n.o 42 : sí
Carta de información técnica de CSA n.o M-02A : sí
NOM: 057
UL 498 : sí
Especificación federal WC-596 de UL: sí
UL1699.A : archivo E342815
Características del producto
Amperaje: 20 A
A voltaje nominal: 1 CV
Color: almendra claro
Característica: a prueba de manipulaciones
Conexión a tierra: puesta a tierra automática
NEMA: 5-20R
Polo: 2
Serie : AFTR2
Normas y certificaciones: UL/CSA, NEMA WD6
Material de la correa: acero galvanizado
Terminación: posterior y lateral
Tipo : receptáculo dúplex
Voltaje: 125 V CA

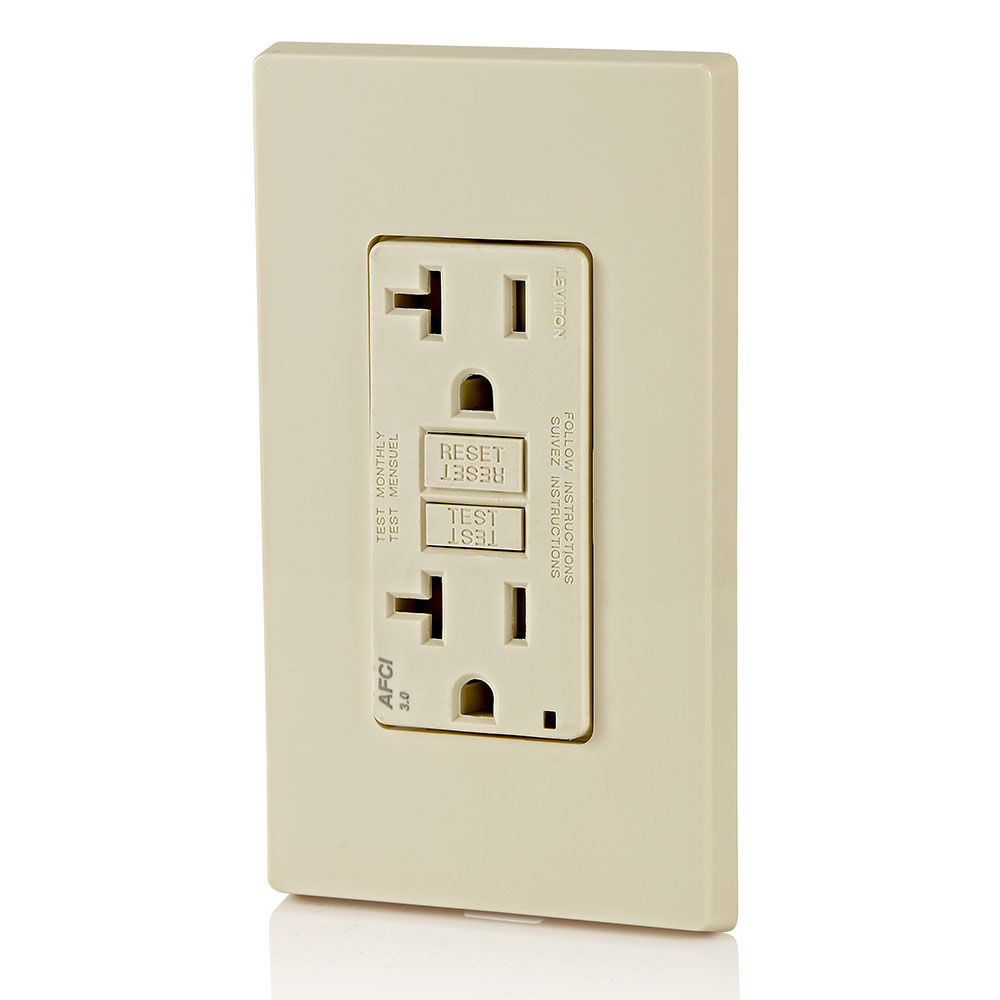

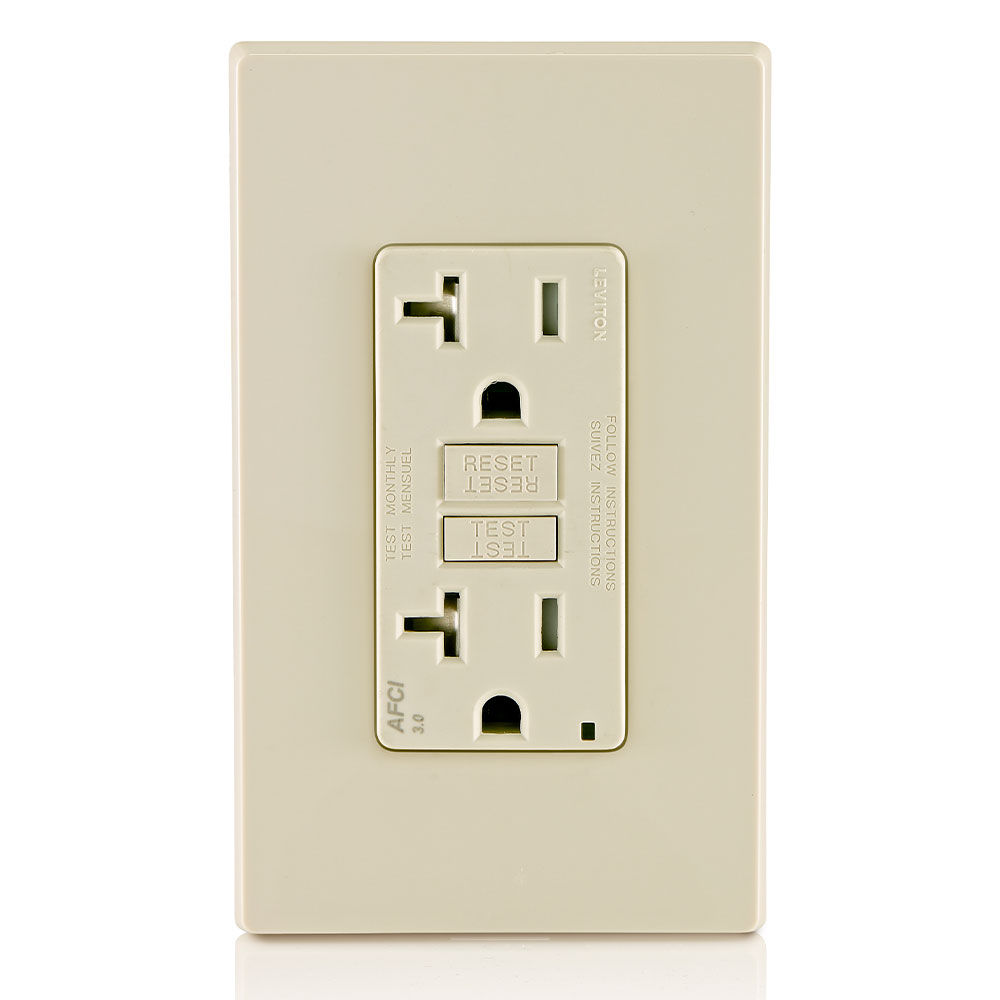

Placa de pared: incluida
Garantía: limitada 2-Year
Cable: 3
El uso de los botones de prueba (TEST) y restablecimiento (RESET) es similar a los receptáculos ICFT tradicionales con los que los usuarios están familiarizados. Esto se traduce en una mayor aceptación de la tecnología y una plataforma más fácil de usar
Prueba automáticamente el ICFA cada vez que se presiona el botón de restablecimiento. El ICFA no se restablecerá si el circuito del ICFA no está funcionando correctamente
Al bloquear el restablecimiento del ICFA si la protección se ha visto comprometida, el receptáculo de ICFA para OBC SmartlockPro reduce la posibilidad de que los usuarios finales supongan incorrectamente que un ICFA restablecido brinda protección cuando en realidad no la brinda
Dispone de una función de diagnóstico de inversión de carga-línea, que evita que el ICFA se restablezca e interrumpe la alimentación de energía hacia la superficie del receptáculo de ICFA o a través de los productos conectados. Un indicador LED verde en la superficie del ICFA también se ilumina para alertar al instalador de la inversión del cableado de carga-línea cuando el producto está activado
El símbolo TR indica que el producto cumple con los últimos requisitos del NEC® para los receptáculos a prueba de manipulaciones en residencias e instalaciones de cuidado de niños
El diseño del producto reduce el disparo accidental
Fabricado con cubierta y cuerpo de termoplástico resistente a los impactos
Resistencia superior ante la sobretensión o el exceso de voltaje

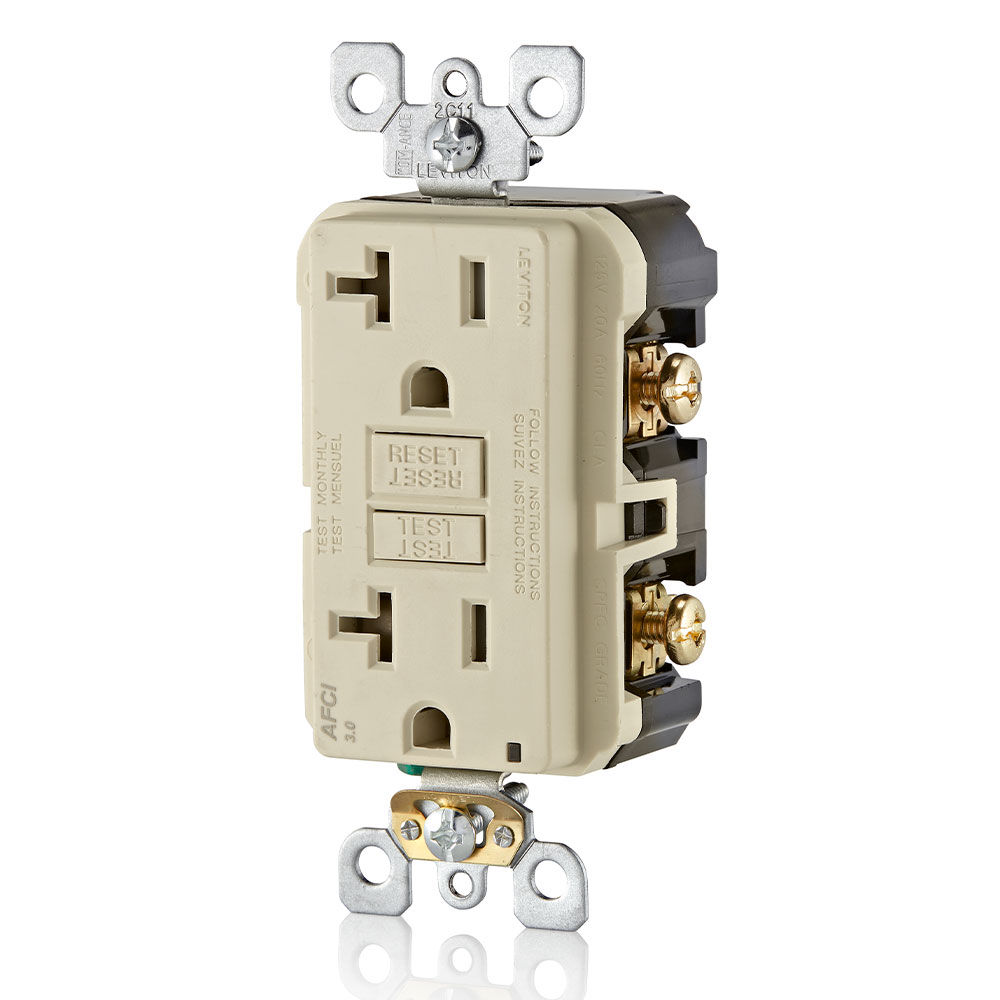

Los terminales permiten opciones fáciles de cableado, tanto en la parte posterior como en la parte lateral
Compatible con todos los productos y placas de pared Decora®; disponibles en colores seleccionados
Cumple o supera los requisitos de UL sobre el tiempo de disparo en arcos en serie y en paralelo
us8242362
Esta lista se proporciona solo con fines de marcado de patentes. Se realiza un esfuerzo de buena fe para mantener la precisión e integridad de esta lista. No debería extraerse conclusión alguna de la omisión de una patente de esta lista.
