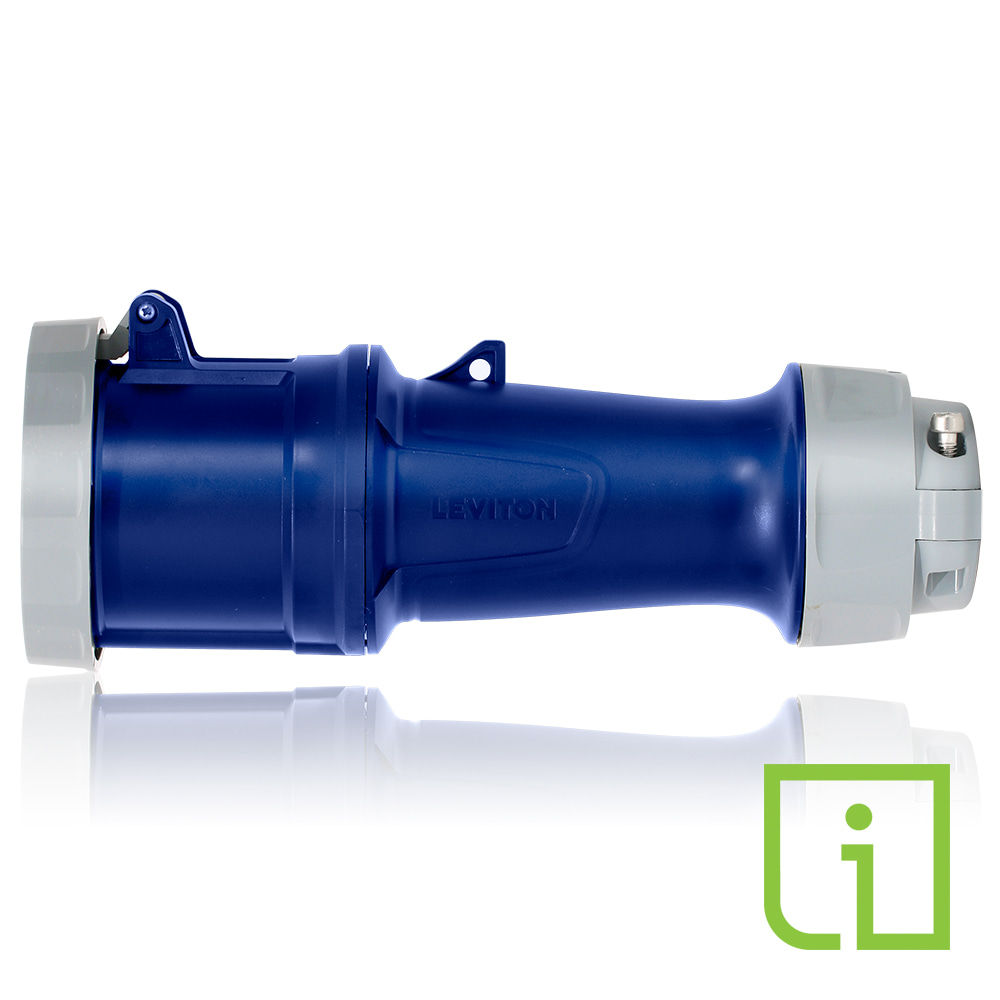

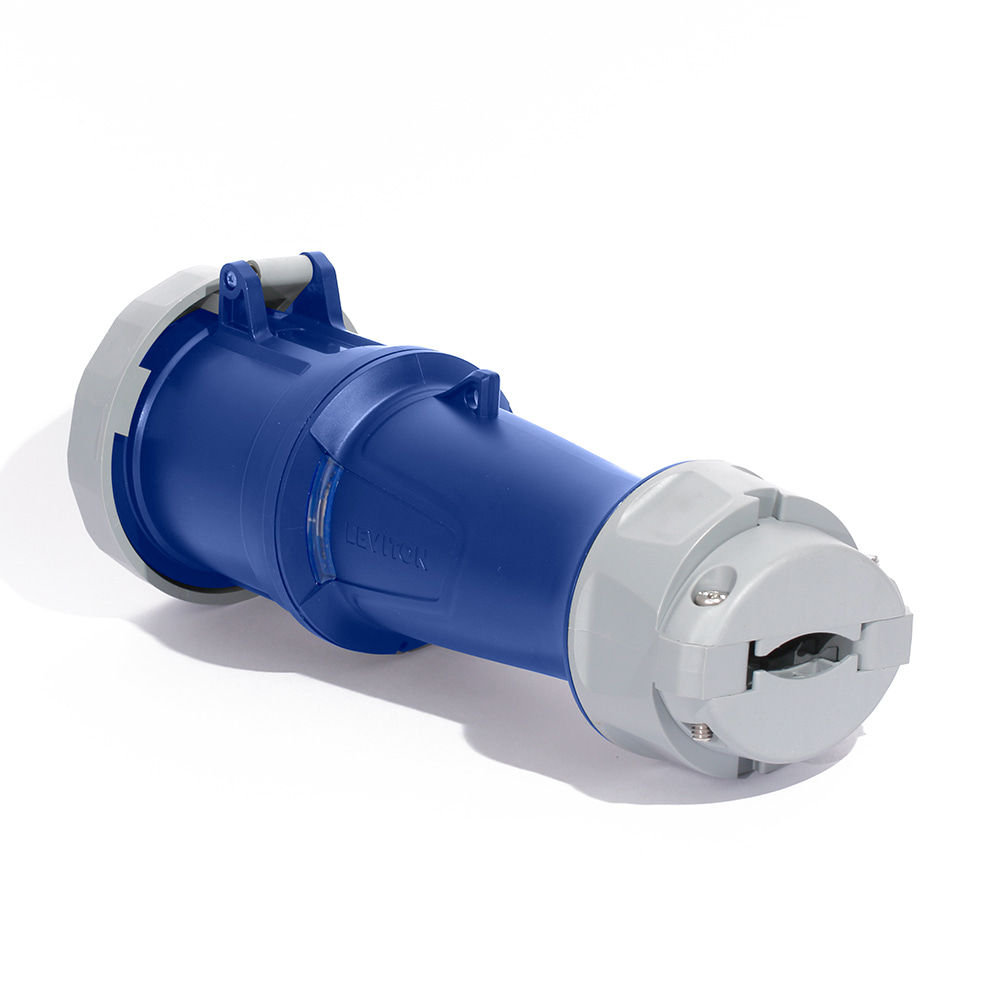

PRÓXIMAMENTE - Conector de clavija y manga IEC serie LEV con tecnología Inform™

Normas y certificaciones

CE: certificación CE

CSA: CSA C22.2 n.o 182.1-13 (armonizado con UL 1682)

Clasificación IEC: 60309-1, 60309-2

NOM : NOM – Normas de ANCE

RoHS: componentes que cumplen con RoHS

UL: UL 1686 C2, UL 1682

Garantía

Garantía: limitada 5-Year

Características del producto

Posición de reloj: a las 9 en punto

Color: azul

Configuración: América del Norte

Tipo de producto: conector

Característica: indicación de alimentación

Marcas de productos: marca, UL, CE y clasificaciones medioambientales moldeadas. Número de artículo, ampacidad, voltaje, fases, HP, NSF en la etiqueta

Serie : serie LEV

Especificaciones medioambientales

Resistencia a la corrosión: probado con niebla salina

Inflamabilidad: clasificación V-0 (transportador de contacto), HB o mejor (alojamiento) por UL94

Clasificación IP: IP66, IP67, IP68, IP69K

Tipo de caja NEMA: 3R, 4X, 6P y 12

NSF: 14159-1, Requisito higiénico para el diseño de equipos de procesamiento de carne y aves

Resistencia UV: carcasas con clasificación F1 estabilizadas contra UV

Especificaciones eléctricas

Amperaje: 60 A

Interrupción de corriente: certificado para interrupción de corriente con corriente y voltaje de clasificación completa

Voltaje dieléctrico: 3000V durante 1 min.

Resistencia: 1000 ciclos con carga V e I, 1000 ciclos sin carga (60A)

Clasificación de potencia: 7.5 CV

Máx. Voltaje: 600V

Prueba de sobrecarga UL20 : 50 ciclos

Fase : 3-Phase

Polo: 3

SCCR: 200kA

Elevación de temperatura: elevación máxima de 30°C a la corriente nominal completa (tras la sobrecarga)

Voltaje: 250 V CA

Cable: 4

Especificaciones del material

Tornillos de montaje: acero inoxidable 303

Soporte de contacto: nylon reforzado con vidrio

Grommet/Gasket : NBR/Buna N

Carcasa: nylon modificado contra impactos

Tornillos de terminal: acero inoxidable 303

Especificaciones mecánicas

Rango de conductores: n.o8 AWG a n.o2 AWG

Prueba de aplastamiento: 250 lb durante 1 min después de -25°C durante 6 h

Tipo de cabezal de hardware: tornillos de enchufe de estilo hexagonal para terminales, tornillos de combinación para todos los demás

Impact : Drop from 30" 8 times after conditioning to -25°C, for 6 hoursDrop from 72" after conditioning to -35°C, for 6 hours
