Interbloqueo mecánico de clavija y manga IEC serie LEV

Normas y certificaciones

CE Marking : CE Certification

CSA: C22.2 n.o 94.1-07

Clasificación IEC: IEC 60309-1, 60309-2, 60309-4

UL: UL231, UL1682, UL1686, UL50, UL50E, UL60947-4-1, UL60947-1, UL746

Especificaciones del material

Material de contacto: aleación de cobre niquelado

Material de la empaquetadura: cloropreno

Material del mango: PBT+PC con sobremoldeado de TPE

Material de la carcasa: PBT+PC

Tornillos de la carcasa: acero inoxidable 303

Garantía

Garantía: limitada 5-Year

Clasificaciones medioambientales

Inflamabilidad: clasificación V-0 según UL 94

Envejecimiento de empaque: 70°C por 168 h por UL50E

Clasificación IP: IP66, IP67, IP68, IP69K

Clasificación NEMA: 3R, 4X, 12

NSF: 14159-1, Requisito higiénico para el diseño de equipos de procesamiento de carne y aves

Temperatura de funcionamiento: -40°C a 75°C

Resistencia UV: caja con clasificación F1 estabilizada contra UV

Características del producto

Color: naranja

Configuración: América del Norte

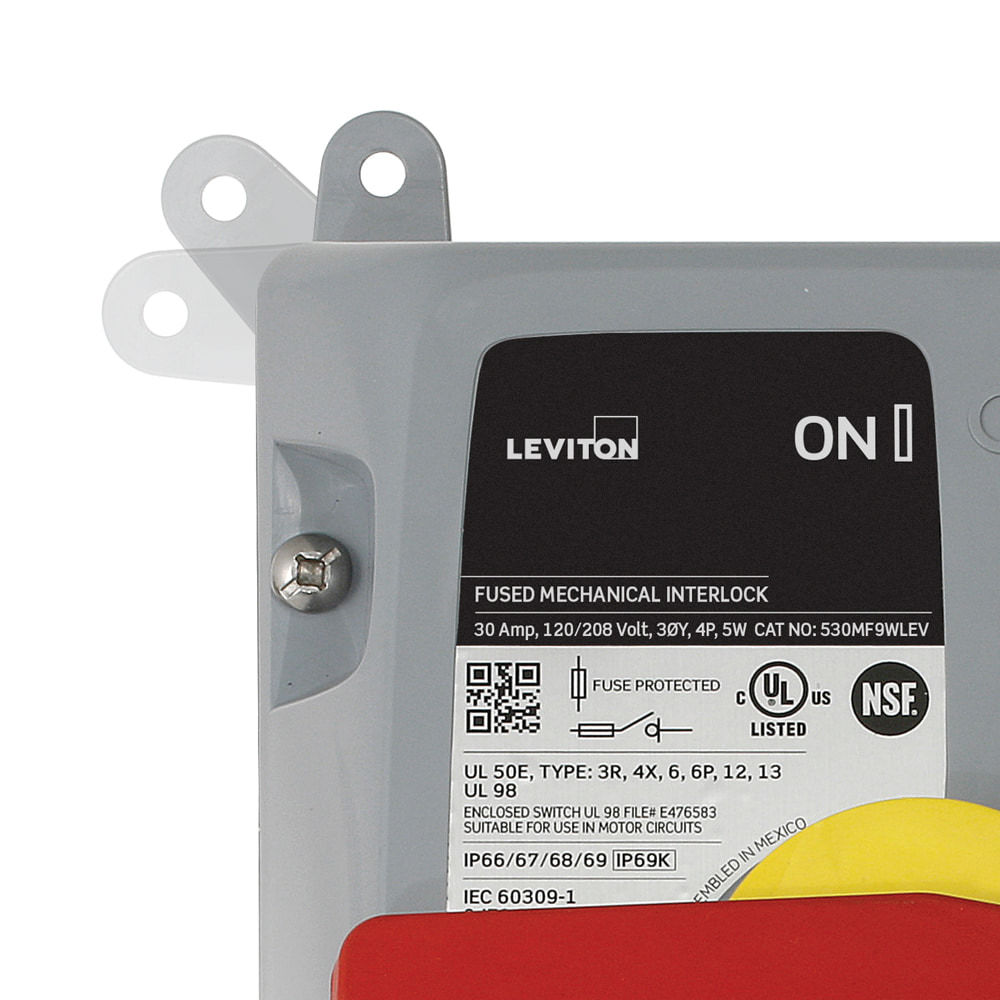

Tipo de producto: enclavamiento mecánico con fusible

Serie : serie LEV

Especificaciones mecánicas

Cold Impact : 5 ft-lb impact at -31°C for 3 hrs per UL746C

Crush Test : 100 lbs

Alivio de tensión del molde: 70°C por 7 horas sin deformaciones

Especificaciones eléctricas

Amperaje: 30 A

Interrupción de corriente: certificado para interrupción de corriente con corriente y voltaje de clasificación completa

Voltaje dieléctrico: 2200V por 1 minuto

Resistencia: 6,000 ciclos bajo carga

Clasificación de potencia: 2 CV a 120 V CA; 3 CV a 208-240 V CA L-L

Polo: 3

SCCR: 200kA

Voltaje: 125/250 V CA

Cable: 4
