Especificaciones medioambientales

Inflamabilidad: clasificación V-2 según UL 94

Temperatura de funcionamiento: -40 °C a 60 °C

Clasificaciones de potencia de CA

A voltaje nominal: 1/2 CV

Especificaciones del material

Material del cuerpo: nylon

Tuercas de abrazadera: acero recubierto de zinc

Color: marfil

Material de la superficie: nylon

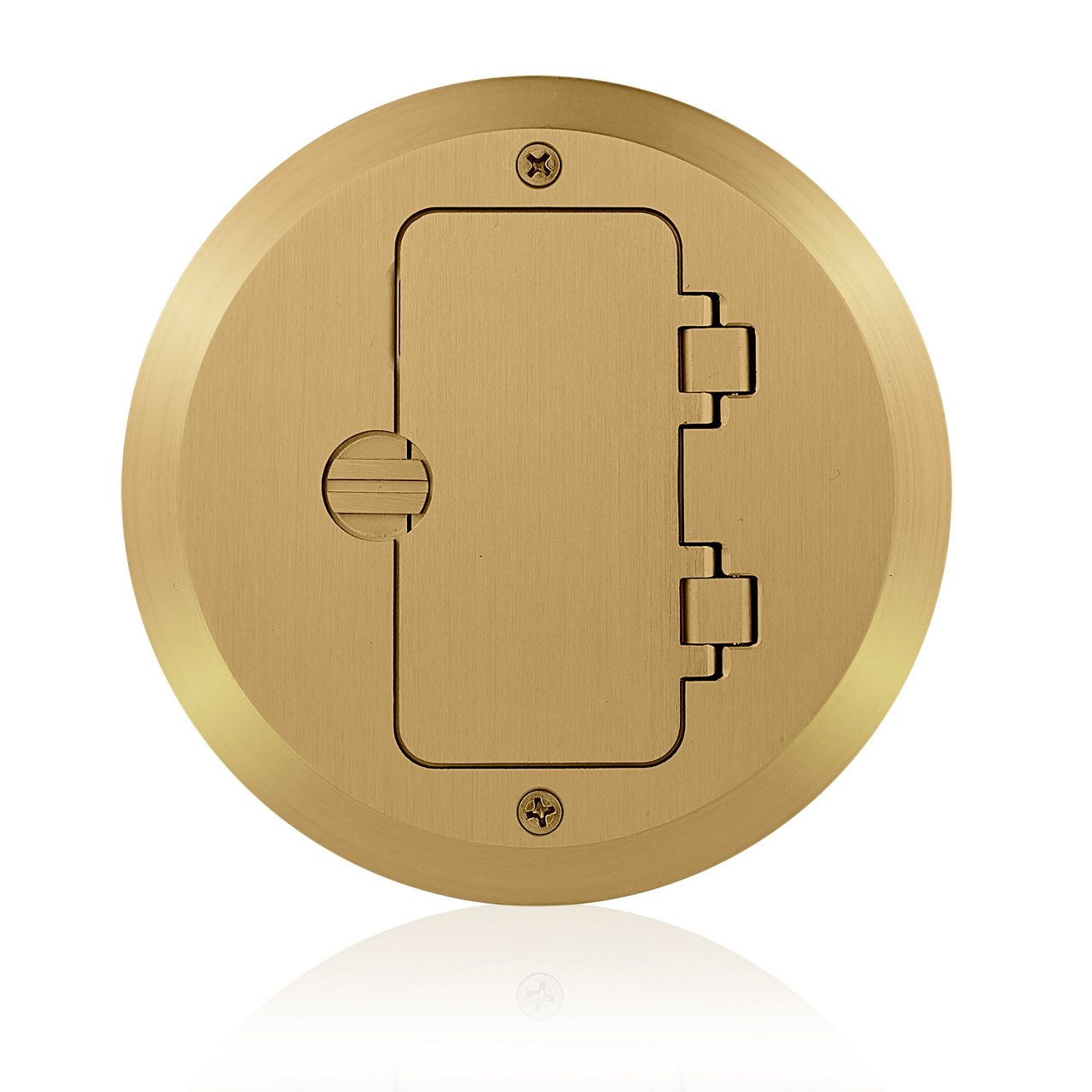

Material de la placa de piso: latón sólido de 1,5 mm de grosor

Clips de conexión a tierra: recubiertos de latón

Tornillo de conexión a tierra: latón 8-32

Contactos de línea: latón de triple deslizamiento de 0,031 de grosor

Mecanismo obturador: Delrin® Acetal

Material de la correa: acero recubierto de zinc

Tornillos de terminal: latón 8-32

Características del producto

Color: marfil

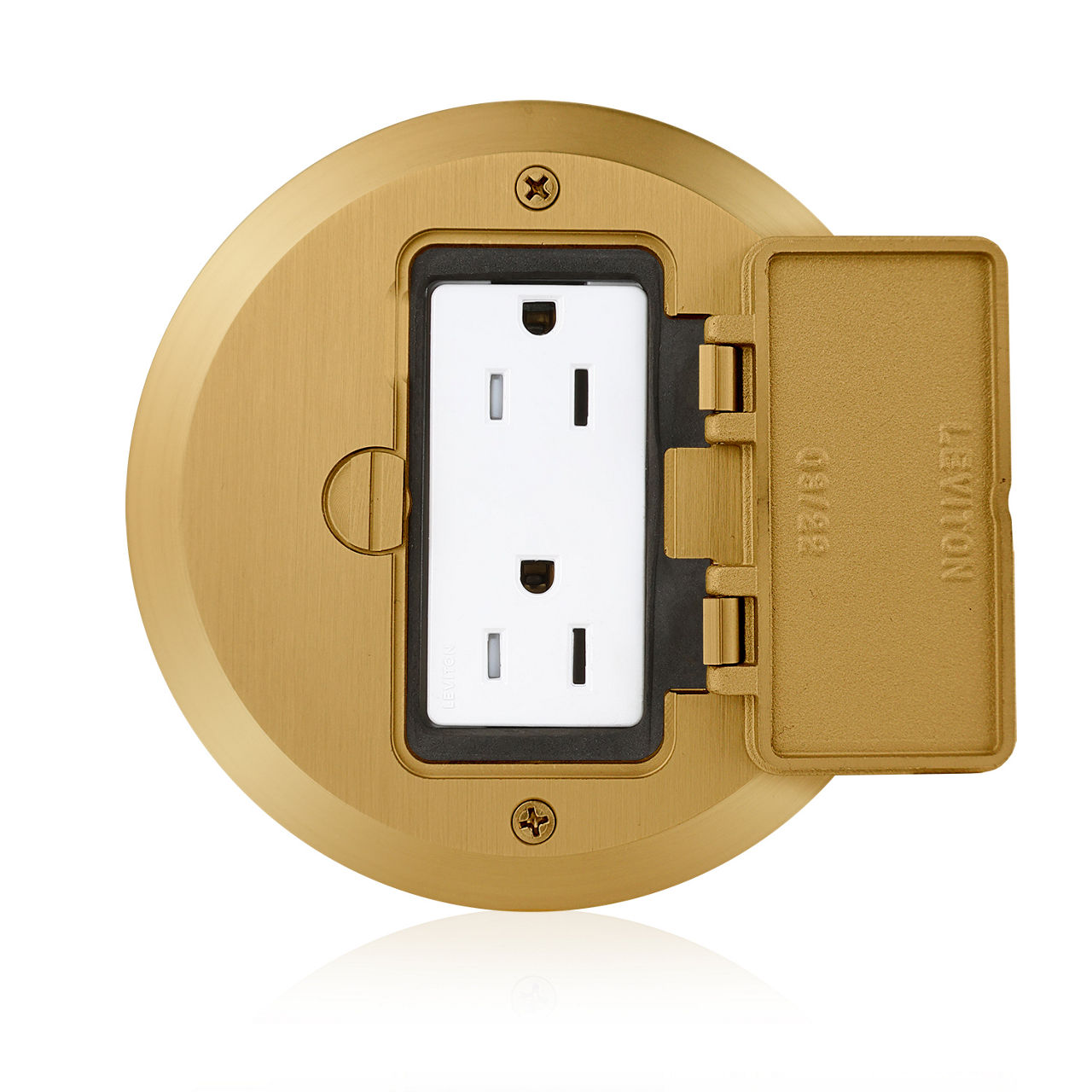

NEMA: 5-15R

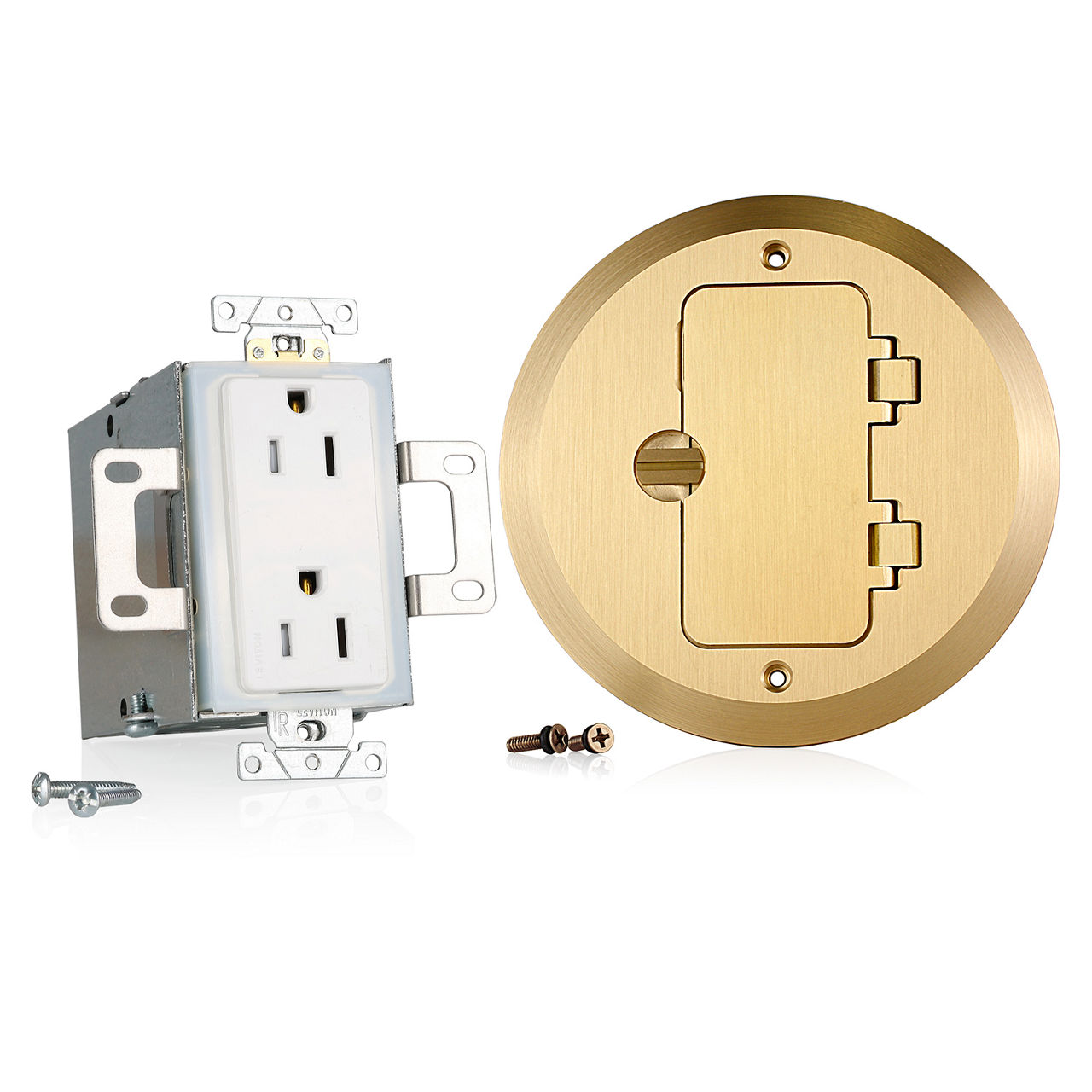

Tipo: marco de madera

Normas y certificaciones

ANSI: C-73

Normas aplicables: UL 498, UL514A, CSA C22.2 n.o 42, CSA C22.2 n.o 18.1-04

Certificación/Listado: cCSAus, NOM

NEMA: WD-1 y WD-6

Especificaciones eléctricas

Amperaje: 15 A

Limitador de corriente: corriente nominal total

Voltaje dieléctrico: resiste 2000V según UL498

Conexión a tierra: puesta a tierra automática

Polo: 2

Elevación de temperatura: máx. 30C después de 50 ciclos de sobrecarga al 150 por ciento de la corriente nominal

Voltaje: 125 V CA

Cable: 3

Garantía

Garantía: limitada a 2 años

Especificaciones mecánicas

Identificador del producto: las clasificaciones están marcadas permanentemente en el producto

Acomodación de terminal: 14-10 AWG

Identificador de terminal: latón caliente, verde-tierra, plata-neutro

Terminación: posterior y lateral
